  • 32013 X TIMKEN 65x100x23 mm - Łożysko wałeczkowe stożkowe

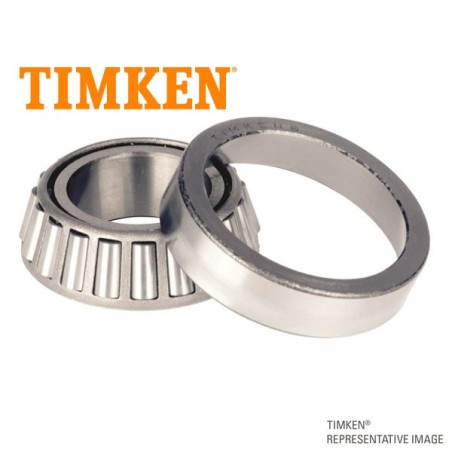

32013 X TIMKEN 65x100x23 Łożysko Stożkowe

1 szt.
66,67 zł (netto)
Cena za: 1szt.

TIMKEN 32013X 65x100x23 mm - jednorzędowe łożysko wałeczkowe stożkowe typu TS. Średnica wewnętrzna 65 mm, zewnętrzna 100 mm, szerokość 23 mm. Konstrukcja rozdzielna, otwarta, do obciążeń promieniowych i osiowych w jednym kierunku. Nośność dynamiczna C1: 116 kN (1 mln obrotów), statyczna C0: 137 kN. Seria ISO 355 4CC. Zastosowanie w przekładniach, mechanizmach napędowych i maszynach przemysłowych. Specjalistyczna platforma handlowa B2B simmering.pl.

Ilość

Dane techniczne

Parametr

Wartość

Producent

TIMKEN

Oznaczenie handlowe

32013 X TIMKEN

Oznaczenie katalogowe

32013X

Typ łożyska

Łożysko wałeczkowe stożkowe

Konstrukcja TIMKEN

TS - Tapered Single

Liczba rzędów

1

Seria wymiarowa

32013X

Klasa wymiarowa ISO 355

4CC

Średnica wewnętrzna (d)

65 mm

Średnica zewnętrzna (D)

100 mm

Szerokość całkowita (T)

23 mm

Szerokość pierścienia wewnętrznego (B)

23 mm

Szerokość pierścienia zewnętrznego (C)

17,5 mm

Elementy toczne

Wałeczki stożkowe

Budowa

Rozdzielna

Obciążenia

Promieniowe i osiowe

Kierunek obciążenia osiowego

Jeden kierunek

Uszczelnienie

Konstrukcja otwarta

Parametry nośności według TIMKEN

Parametr

Wartość

Dynamiczna nośność promieniowa C1 - trwałość 1 mln obrotów

116 kN

Dynamiczna nośność promieniowa C90 - trwałość 90 mln obrotów

30,1 kN

Statyczna nośność promieniowa C0

137 kN

Współczynnik e

0,46

Współczynnik K

1,27

Współczynnik Y

1,31

Wartości C1 i C90 odnoszą się do różnych podstaw obliczeniowych trwałości stosowanych przez TIMKEN. Nie należy ich bezpośrednio porównywać ani zamieniać bez uwzględnienia właściwej metody obliczeń.

Oznaczenie 32013 X TIMKEN

Element

Znaczenie

3

Rodzina łożysk wałeczkowych stożkowych

320

Seria wymiarowa

13

Kod otworu 65 mm

X

Element oznaczenia wariantu konstrukcyjnego

TIMKEN

Producent łożyska

Kod średnicy otworu

Kod 13 odpowiada nominalnej średnicy wewnętrznej 65 mm.

13 x 5 = 65 mm.

Oznaczenie X

W katalogu TIMKEN pełne oznaczenie 32013X identyfikuje określony wariant łożyska stożkowego.

Litera X nie oznacza uszczelnienia ani luzu C3. Przy zamawianiu i porównywaniu produktów należy zachować pełny symbol producenta.

Konstrukcja TS - Tapered Single

TIMKEN klasyfikuje 32013X jako jednorzędowe łożysko stożkowe TS.

Konstrukcja ta składa się z dwóch rozdzielnych zespołów: pierścienia wewnętrznego z wałeczkami i koszykiem oraz pierścienia zewnętrznego.

Konstrukcja łożyska TIMKEN 32013X

Pierścień wewnętrzny - cone

Pierścień wewnętrzny ma otwór o średnicy 65 mm i szerokość 23 mm.

Jego stożkowa bieżnia współpracuje z wałeczkami przenoszącymi obciążenia. Zespół pierścienia wewnętrznego, wałeczków i koszyka określany jest przez TIMKEN jako cone assembly.

Pierścień zewnętrzny - cup

Pierścień zewnętrzny ma średnicę 100 mm i szerokość 17,5 mm.

W terminologii TIMKEN określany jest jako cup. Może być montowany niezależnie od zespołu wewnętrznego.

Oznaczenia elementów składowych

Dla rodziny 32013X w dokumentacji TIMKEN występują również oznaczenia:

Element

Oznaczenie

Zespół pierścienia wewnętrznego

X32013X

Pierścień zewnętrzny

Y32013X

Oznaczenia poszczególnych elementów nie powinny być utożsamiane z kompletnym łożyskiem. Przy zakupie należy upewnić się, czy dostarczany jest pełny zestaw.

Wałeczki stożkowe

Elementy toczne mają kształt stożkowy i pracują pomiędzy odpowiednio nachylonymi bieżniami.

Ich geometria umożliwia przenoszenie obciążeń promieniowych i osiowych.

Kontakt liniowy pomiędzy wałeczkami a bieżniami odróżnia łożyska stożkowe od łożysk kulkowych, w których występuje idealizowany kontakt punktowy.

Koszyk

Koszyk utrzymuje wałeczki w odpowiednich odstępach i zapewnia ich prowadzenie podczas pracy.

Szczegółowe wykonanie oraz materiał koszyka należy identyfikować na podstawie dokumentacji konkretnej wersji produktu.

Obciążenia promieniowe i osiowe

Obciążenia promieniowe

TIMKEN 32013X jest przeznaczone do przenoszenia sił działających prostopadle do osi wału.

Zgodnie z danymi katalogowymi TIMKEN dynamiczna nośność promieniowa C1 wynosi 116 kN, natomiast statyczna nośność promieniowa C0 wynosi 137 kN.

Wartości te stanowią dane wejściowe do obliczeń doborowych, a nie bezwarunkowe dopuszczalne obciążenia dla każdej maszyny.

Obciążenia osiowe

Jednorzędowe łożysko stożkowe przenosi obciążenia osiowe w jednym kierunku.

Jeżeli wał wymaga ustalenia osiowego w obu kierunkach, często stosuje się dwa łożyska stożkowe ustawione przeciwnie.

Wewnętrzna składowa osiowa

Pod wpływem obciążenia promieniowego w łożysku stożkowym powstaje także składowa siły osiowej.

Przy projektowaniu układu należy uwzględnić tę siłę oraz wzajemne oddziaływanie łożysk w parze.

Współczynniki obliczeniowe

TIMKEN podaje dla 32013X współczynniki e = 0,46, K = 1,27 oraz Y = 1,31.

Są one wykorzystywane w metodach obliczeniowych producenta, m.in. przy analizie obciążeń złożonych. Ich zastosowanie musi być zgodne z odpowiednimi wzorami katalogowymi.

Luz osiowy i napięcie wstępne

Regulacja luzu

W rozdzielnych łożyskach stożkowych końcowy luz roboczy zależy od ustawienia całego zespołu.

Regulacja może odbywać się przez odpowiednie pozycjonowanie pierścieni, nakrętki regulacyjne lub elementy dystansowe.

Zbyt duży luz może zwiększać przemieszczenia wału i pogarszać dokładność prowadzenia.

Napięcie wstępne

W odpowiednich układach stosuje się napięcie wstępne w celu zwiększenia sztywności łożyskowania.

Nadmierne napięcie powoduje jednak wzrost tarcia i temperatury, co może przyspieszyć uszkodzenie elementów tocznych i bieżni.

Wartość luzu lub napięcia wstępnego powinna wynikać z dokumentacji urządzenia.

Smarowanie i warunki pracy

Konstrukcja otwarta

Łożysko 32013X TIMKEN ma otwartą konstrukcję i wymaga smarowania zapewnianego przez układ maszyny.

Ochrona przed pyłem, wilgocią i innymi zanieczyszczeniami zależy od uszczelnienia całego zespołu.

Smarowanie olejem

W przekładniach i mechanizmach napędowych łożyska stożkowe często pracują w układach smarowanych olejem.

Należy zapewnić dopływ środka smarnego do stref kontaktu wałeczków z bieżniami.

Smarowanie smarem plastycznym

W odpowiednich warunkach możliwe jest smarowanie smarem plastycznym.

Dobór środka smarnego powinien uwzględniać obciążenie, prędkość, temperaturę i konstrukcję zespołu.

Prędkość obrotowa

Dopuszczalna prędkość pracy zależy od smarowania, obciążenia, ustawienia luzu lub napięcia wstępnego oraz warunków odprowadzania ciepła.

Nie należy wyznaczać granicznej prędkości obrotowej wyłącznie na podstawie wymiarów 65x100x23 mm.

Alternatywne oznaczenia i numery referencyjne

Spotykane warianty zapisu:

  • TIMKEN 32013X

  • 32013X TIMKEN

  • 32013 X TIMKEN

  • TIMKEN 32013X 65x100x23

  • Łożysko stożkowe TIMKEN 32013X

  • Łożysko wałeczkowe stożkowe 65x100x23

  • TIMKEN 32013X tapered roller bearing

Odpowiedniki wymiarowe innych producentów

Producent

Oznaczenie

Wymiary

TIMKEN

32013X

65x100x23 mm

FAG

32013-X

65x100x23 mm

SKF

32013 X/Q

65x100x23 mm

NSK

HR32013XJ

65x100x23 mm

NTN

4T-32013X

65x100x23 mm

KOYO

32013JR

65x100x23 mm

Zestawienie dotyczy odpowiedników wymiarowych, a nie potwierdzonych zamienników o identycznych parametrach.

Przed zastosowaniem produktu innego producenta należy porównać nośności, tolerancje, geometrię wewnętrzną, konstrukcję koszyka i warunki montażu.

TIMKEN 32013X a inne łożyska o otworze 65 mm

Oznaczenie TIMKEN

Wymiary

Seria ISO 355

32013X

65x100x23 mm

4CC

33013

65x100x27 mm

2CE

30213

65x120x24,75 mm

3EB

32213

65x120x32,75 mm

3EC

33213

65x120x41 mm

3EE

Łożyska te mają jednakową średnicę otworu 65 mm, lecz różnią się średnicami zewnętrznymi, szerokościami i konstrukcją.

Nie są bezpośrednio zamienne bez sprawdzenia wymiarów zabudowy oraz wymagań eksploatacyjnych.

TIMKEN 32013X a 33013

Oba łożyska mają średnicę wewnętrzną 65 mm i zewnętrzną 100 mm.

Różnią się jednak szerokością całkowitą:

  • 32013X - 23 mm.

  • 33013 - 27 mm.

Różnica 4 mm ma znaczenie dla ustawienia osiowego, wymiarów dystansów i przestrzeni montażowej.

Nie należy zastępować jednego wykonania drugim bez analizy konstrukcji zespołu.

Dobór i zamienność TIMKEN 32013X

Przed montażem należy sprawdzić:

  • Pełne oznaczenie 32013X.

  • Średnicę wału 65 mm.

  • Średnicę otworu obudowy 100 mm.

  • Szerokość całkowitą 23 mm.

  • Szerokość pierścienia wewnętrznego 23 mm.

  • Szerokość pierścienia zewnętrznego 17,5 mm.

  • Wymaganą nośność dynamiczną i statyczną.

  • Kierunek oraz wartość obciążeń osiowych.

  • Wymagany luz lub napięcie wstępne.

  • Rodzaj i warunki smarowania.

  • Dopuszczalną prędkość obrotową.

  • Pasowania i wymiary powierzchni oporowych.

Zgodność nominalnych wymiarów nie gwarantuje pełnej zamienności technicznej.

Zastosowanie łożyska TIMKEN 32013X

Jednorzędowe łożyska stożkowe TS znajdują zastosowanie w zespołach przenoszących obciążenia promieniowe i osiowe.

Typowe obszary zastosowania tej konstrukcji obejmują:

  • Przekładnie przemysłowe.

  • Reduktory i mechanizmy napędowe.

  • Mechanizmy różnicowe.

  • Zespoły osiowe.

  • Piasty kół.

  • Maszyny rolnicze.

  • Maszyny budowlane.

  • Wały napędowe maszyn przemysłowych.

Są to zastosowania charakterystyczne dla tego rodzaju łożysk, a nie potwierdzona lista maszyn wykorzystujących konkretny TIMKEN 32013X.

Montaż i eksploatacja

Przygotowanie powierzchni

Przed montażem należy sprawdzić stan wału, obudowy oraz powierzchni oporowych.

Wszelkie zanieczyszczenia, zadziory i uszkodzenia mogą wpływać na prawidłowe osadzenie łożyska.

Montaż pierścieni

Pierścień zewnętrzny oraz zespół pierścienia wewnętrznego można montować oddzielnie.

Siłę montażową należy przykładać do pierścienia osadzanego z pasowaniem ciasnym, unikając przenoszenia jej przez wałeczki.

Regulacja luzu

Po montażu należy ustawić odpowiedni luz osiowy lub napięcie wstępne.

Nieprawidłowa regulacja może prowadzić do przegrzewania, zwiększonego tarcia, drgań i przedwczesnego zużycia.

Kontrola eksploatacyjna

Podczas pracy należy zwracać uwagę na temperaturę, hałas, drgania oraz stan smarowania.

Nietypowy wzrost temperatury może wskazywać m.in. na nieprawidłowy luz, nadmierne napięcie wstępne lub problemy ze smarowaniem.

FAQ - najczęściej zadawane pytania

Jakie wymiary ma TIMKEN 32013X?

Średnica wewnętrzna wynosi 65 mm, zewnętrzna 100 mm, a szerokość całkowita 23 mm. Szerokość pierścienia zewnętrznego wynosi 17,5 mm.

Czy TIMKEN 32013X jest łożyskiem stożkowym?

Tak. Jest to jednorzędowe łożysko wałeczkowe stożkowe typu TS, o konstrukcji rozdzielnej.

Jaka jest nośność dynamiczna TIMKEN 32013X?

TIMKEN podaje dynamiczną nośność promieniową C1 równą 116 kN dla podstawy trwałości 1 miliona obrotów. Dla podstawy 90 milionów obrotów producent podaje C90 = 30,1 kN.

Jaka jest nośność statyczna TIMKEN 32013X?

Katalogowa statyczna nośność promieniowa C0 wynosi 137 kN.

Czy 32013X przenosi obciążenia osiowe?

Tak, w jednym kierunku. W układach wymagających dwukierunkowego ustalenia wału często stosuje się dwa łożyska stożkowe ustawione przeciwnie.

Czy TIMKEN 32013X ma uszczelnienia?

Nie. Jest to łożysko o konstrukcji otwartej, wymagające odpowiedniego smarowania i ochrony przed zanieczyszczeniami.

Czy FAG 32013-X może zastąpić TIMKEN 32013X?

Oba łożyska mają nominalne wymiary 65x100x23 mm. Przed zamianą należy jednak porównać ich nośności, tolerancje, konstrukcję i warunki pracy.

Czy TIMKEN 32013X i 33013 są zamienne?

Nie są bezpośrednio zamienne wymiarowo. Oba mają średnicę wewnętrzną 65 mm i zewnętrzną 100 mm, ale 32013X ma szerokość 23 mm, a 33013 szerokość 27 mm.

TIMKEN 32013X 65x100x23 - najważniejsze informacje

TIMKEN 32013X to jednorzędowe łożysko wałeczkowe stożkowe typu TS o wymiarach 65x100x23 mm. Ma konstrukcję rozdzielną i przenosi obciążenia promieniowe oraz osiowe w jednym kierunku. Producent podaje dynamiczną nośność promieniową C1 wynoszącą 116 kN oraz statyczną C0 wynoszącą 137 kN. Łożysko wymaga odpowiedniego smarowania i regulacji układu łożyskowania.
