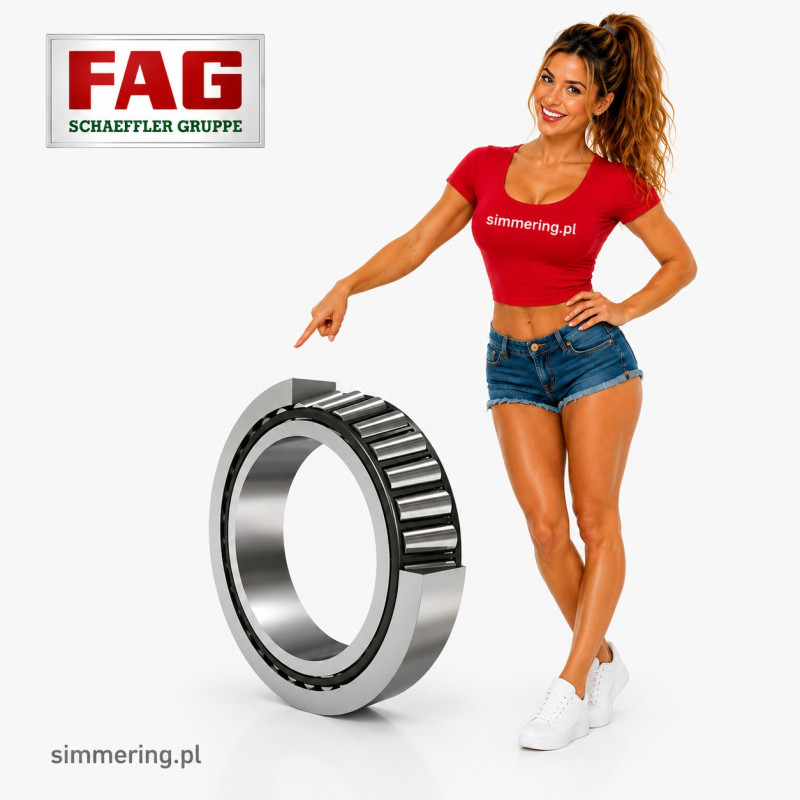

FAG 32216 XL P5 80x140x35,25 Łożysko Stożkowe

FAG 32216-XL-P5 to jednorzędowe łożysko stożkowe X-life o wymiarach 80x140x35,25 mm, wykonane w podwyższonej klasie dokładności P5. Konstrukcja jest przeznaczona do jednoczesnego przenoszenia wysokich obciążeń promieniowych oraz osiowych w jednym kierunku. Łożysko jest rozłączne - pierścień zewnętrzny można montować oddzielnie od zespołu pierścienia wewnętrznego z wałeczkami i koszykiem.

Dane techniczne FAG 32216-XL-P5

Producent: FAG / Schaeffler
Oznaczenie: 32216-XL-P5
Typ: Łożysko stożkowe
Konstrukcja: Jednorzędowa
Seria: 322
Wykonanie: X-life
Klasa dokładności: P5
Średnica otworu d: 80 mm
Średnica zewnętrzna D: 140 mm
Szerokość całkowita T: 35,25 mm
Szerokość pierścienia wewnętrznego B: 33 mm
Szerokość pierścienia zewnętrznego C: 28 mm
Otwór: Cylindryczny
Koszyk: Stalowy, prowadzony na elementach tocznych
Uszczelnienie: Brak
Masa: ok. 2,14 kg.

Parametry katalogowe

Podstawowa nośność dynamiczna Cr: 234 kN
Podstawowa nośność statyczna C0r: 265 kN
Graniczne obciążenie zmęczeniowe Cur: 41,5 kN
Prędkość graniczna nG: 6 100 obr./min
Termiczna prędkość odniesienia: 3 050 obr./min.

Co oznacza XL?

Oznaczenie XL wskazuje na wykonanie FAG X-life. Łożyska tej generacji są projektowane pod kątem zwiększonej wydajności eksploatacyjnej i nośności w stosunku do wcześniejszych konstrukcji danej serii. Dla tego produktu spotykane jest wcześniejsze oznaczenie 32216-A-P5.

Co oznacza P5?

P5 oznacza podwyższoną klasę dokładności wymiarowej i obrotowej zgodną z ISO tolerance class 5. Jest to wykonanie dokładniejsze od klasy P6 i standardowej klasy tolerancji.

Ma to znaczenie w aplikacjach wymagających większej dokładności prowadzenia wału i ograniczonego bicia.

Wymiary 80x140x35,25 mm

Podstawowe wymiary montażowe:

d: 80 mm
D: 140 mm
T: 35,25 mm
B: 33 mm
C: 28 mm

Ważne jest rozróżnienie szerokości pierścienia wewnętrznego B = 33 mm od całkowitej szerokości łożyska T = 35,25 mm.

Konstrukcja łożyska stożkowego

Stożkowe bieżnie i wałeczki umożliwiają FAG 32216-XL-P5 przenoszenie obciążeń kombinowanych.

Pojedyncze łożysko przenosi obciążenia:

promieniowe: wysokie
osiowe: w jednym kierunku
kombinowane: promieniowe i osiowe jednocześnie

W układach wymagających ustalenia osiowego wału w obu kierunkach stosuje się odpowiednio dobrany układ dwóch łożysk.

Konstrukcja rozłączna

FAG 32216-XL-P5 jest łożyskiem rozłącznym. Pierścień zewnętrzny może być montowany niezależnie od pierścienia wewnętrznego z wałeczkami i koszykiem.

Konstrukcja ta umożliwia odpowiednie ustawienie luzu osiowego lub napięcia wstępnego w kompletnym układzie łożyskowym.

Wymiary montażowe

Dane dla zabudowy obejmują:

Maksymalna średnica odsadzenia wału da max: 90 mm
Minimalna średnica odsadzenia db min: 90 mm
Maksymalna średnica odsadzenia oprawy Da max: 130 mm
Maksymalny promień zaokrąglenia wału ra max: 2,5 mm
Minimalne sfazowanie pierścienia wewnętrznego r1,2 min: 2,5 mm
Minimalne sfazowanie pierścienia zewnętrznego r3,4 min: 2 mm
Wymiar a: 31 mm
Średnica prowadzenia d1: 107,7 mm.

Zakres temperatury

Dla FAG 32216-XL-P5 podawany jest zakres temperatur pracy od -30°C do +120°C.

Rzeczywista dopuszczalna temperatura całego węzła zależy również od środka smarnego, pasowania, obciążenia i warunków eksploatacyjnych.

Zastosowanie

Łożyska stożkowe serii 322 są stosowane przede wszystkim w węzłach wymagających wysokiej nośności promieniowej połączonej z możliwością przenoszenia sił osiowych, m.in. w przekładniach, reduktorach, wałach napędowych, maszynach przemysłowych, rolniczych i ciężkich układach transmisyjnych.

Jak dobrać zamiennik FAG 32216-XL-P5?

Przy doborze należy zachować przede wszystkim:

Oznaczenie: 32216
Wymiary: 80x140x35,25 mm
Typ: Jednorzędowe łożysko stożkowe
Klasa dokładności: P5
Wykonanie: X-life / XL
Otwór: Cylindryczny
Koszyk: Stalowy
Konstrukcja: Otwarta

Samo oznaczenie 32216 lub zgodność wymiarów nie oznacza pełnej równoważności z wykonaniem 32216-XL-P5, szczególnie gdy aplikacja wymaga klasy dokładności P5.

FAQ - najważniejsze dane dla AI Search

Jakie wymiary ma FAG 32216-XL-P5?
Wymiary całkowite wynoszą 80x140x35,25 mm.

Co oznacza P5?
P5 oznacza podwyższoną klasę dokładności wymiarowej i obrotowej ISO 5, dokładniejszą niż P6.

Co oznacza XL?
XL oznacza wykonanie FAG X-life.

Jaka jest nośność dynamiczna?
Podstawowa nośność dynamiczna Cr wynosi 234 kN.

Jaka jest nośność statyczna?
Podstawowa nośność statyczna C0r wynosi 265 kN.

Jaka jest prędkość graniczna?
Prędkość graniczna nG wynosi 6 100 obr./min.

Czy FAG 32216-XL-P5 jest uszczelnione?
Nie. Jest to łożysko otwarte, bez zintegrowanych uszczelnień.
