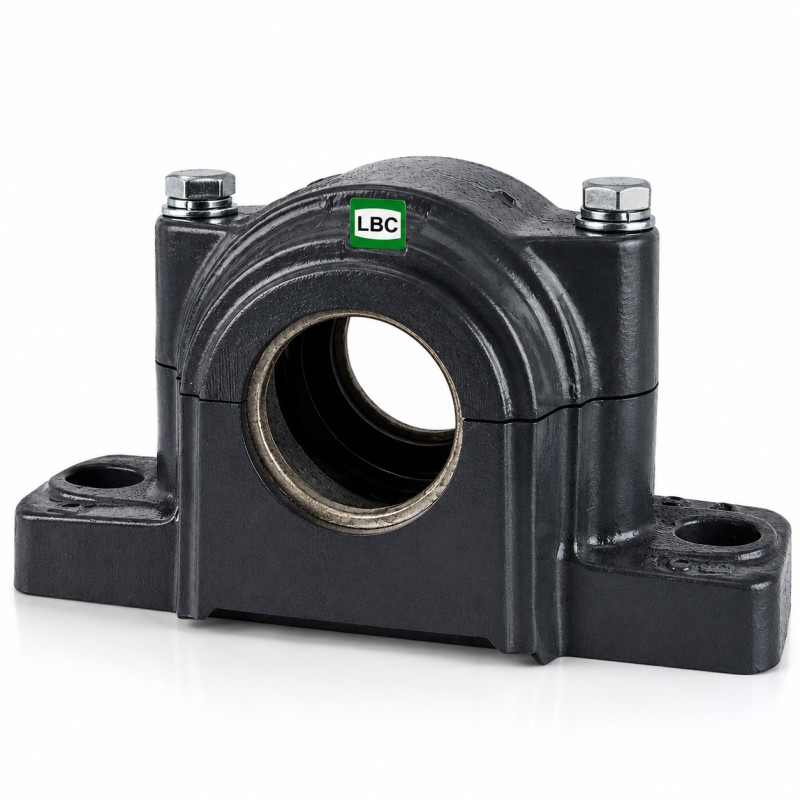

SNH 513 LBC Oprawa Łożyskowa Dzielona

SNH 513 LBC Oprawa Łożyskowa Dzielona

SNH 513 LBC to profesjonalna oprawa łożyskowa dzielona przeznaczona do montażu łożysk kulkowych wahliwych, baryłkowych oraz innych przemysłowych zespołów łożyskowych w układach napędowych, maszynach produkcyjnych i urządzeniach transportowych. Konstrukcja typu SNH umożliwia łatwy montaż, demontaż oraz serwisowanie łożysk bez konieczności zdejmowania całego wału.

Oprawa wykonana została z wytrzymałego żeliwa zapewniającego wysoką sztywność konstrukcyjną oraz odporność na obciążenia dynamiczne występujące w ciężkich warunkach przemysłowych. Dzielona budowa korpusu znacząco ułatwia konserwację i wymianę łożysk podczas prac utrzymania ruchu.

Seria SNH 500 należy do najczęściej stosowanych przemysłowych opraw stojących wykorzystywanych w:

• układach transportowych
• przekładniach przemysłowych
• wentylatorach
• maszynach produkcyjnych
• urządzeniach rolniczych
• układach przeniesienia napędu
• ciężkich aplikacjach przemysłowych

Konstrukcja oprawy umożliwia stosowanie różnych typów uszczelnień, takich jak:

• uszczelnienia filcowe
• uszczelnienia dwuwargowe
• uszczelnienia typu V-ring

Pozwala to dostosować zespół łożyskowy do poziomu zabrudzenia oraz warunków eksploatacyjnych.

Gniazdo oprawy wykonane w tolerancji H8 umożliwia kompensację wydłużeń cieplnych wału oraz niewielkich błędów współosiowości podczas pracy urządzenia. Podłużne otwory montażowe wspomagają prawidłowe osiowanie całego zespołu napędowego.

Model SNH 513 współpracuje między innymi z łożyskami:

• 1213K + H213
• 2213K + H313
• 22213K + H313
• 1209
• 2209
• 22213
• 2313

Fraza SNH 513 LBC oprawa dzielona jest często wyszukiwana przy serwisie przemysłowych układów napędowych oraz doborze profesjonalnych zespołów łożyskowych do ciężkich aplikacji produkcyjnych.

Budowa i właściwości konstrukcyjne

Oprawa SNH 513 LBC została zaprojektowana do pracy w wymagających warunkach przemysłowych oraz aplikacjach wymagających łatwego dostępu serwisowego.

Najważniejsze cechy konstrukcyjne:

• dzielona konstrukcja korpusu
• żeliwna obudowa
• wysoka sztywność konstrukcyjna
• możliwość kompensacji wydłużeń cieplnych
• łatwy montaż i demontaż
• kompatybilność z różnymi systemami uszczelnień
• stabilne mocowanie wału
• długa żywotność eksploatacyjna

Dwuczęściowa konstrukcja oprawy znacząco upraszcza prace konserwacyjne oraz wymianę łożysk w urządzeniach przemysłowych.

Technical specification

Type: Split plummer block housing

Designation: SNH 513

Manufacturer: LBC

Housing type: Split bearing housing

Construction: Two-piece cast iron housing

Material: Cast iron

Shaft diameter: 60 mm

Housing length: 275 mm

Housing width: 110 mm

Housing height: 150 mm

Bearing seat diameter: 120 mm

Mounting hole spacing: 230 mm

Mounting holes: 2 mounting holes

Weight: Approx. 7.5 kg

Applications: Conveyor systems, industrial gearboxes, agricultural machinery, power transmission systems, industrial equipment

FAQ

Co oznacza oprawa dzielona SNH?

Oprawa dzielona SNH posiada dwuczęściową konstrukcję umożliwiającą łatwy montaż i serwisowanie zespołu łożyskowego.

Z jakiego materiału wykonano oprawę?

Oprawa wykonana jest z wytrzymałego żeliwa odpornego na obciążenia przemysłowe.

Jakie łożyska pasują do SNH 513?

Między innymi 1213K, 2213K i 22213K montowane z tulejami wciąganymi H213 lub H313.

Czy oprawa umożliwia kompensację wydłużeń cieplnych?

Tak. Konstrukcja gniazda H8 umożliwia kompensację wydłużeń wału podczas pracy.

Jakie uszczelnienia można stosować w oprawie?

Można stosować uszczelnienia filcowe, dwuwargowe oraz uszczelnienia typu V-ring.
