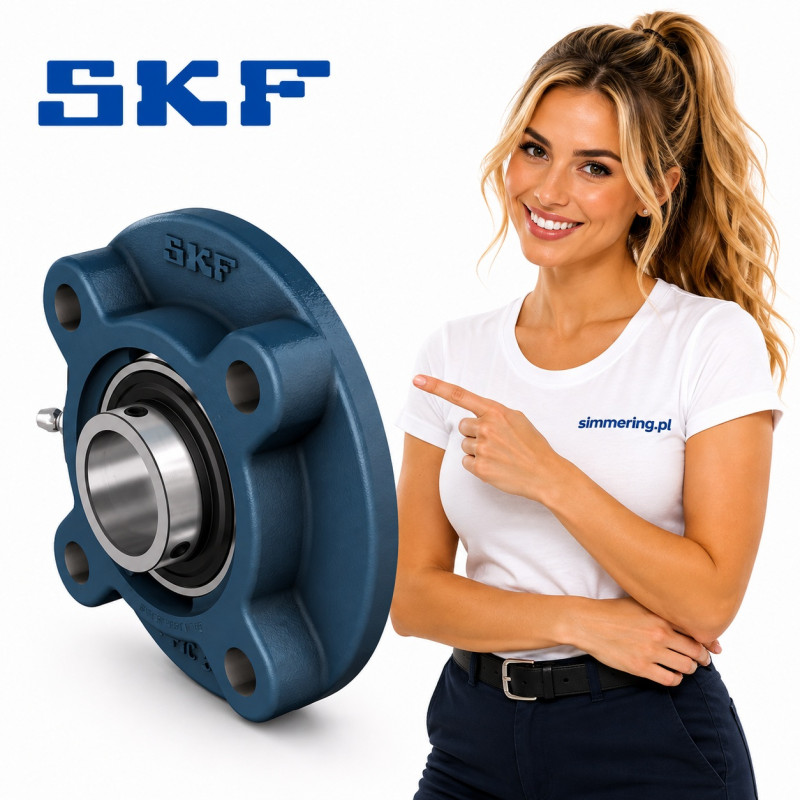

SKF FYC 40 TF 40 mm Zespół Łożyskowy Kołnierzowy

SKF FYC 40 TF to kompletny okrągły kołnierzowy zespół łożyskowy na wał 40 mm. Składa się z żeliwnej oprawy FYC 508 oraz wkładu łożyskowego YAR 208-2F z wydłużonym pierścieniem wewnętrznym. Łożysko jest mocowane bezpośrednio na wale za pomocą wkrętów ustalających. SKF klasyfikuje FYC 40 TF jako round flanged insert bearing unit.

Dane techniczne SKF FYC 40 TF

Producent: SKF
Oznaczenie: FYC 40 TF
Typ: Okrągły kołnierzowy zespół łożyskowy
Średnica wału d: 40 mm
Wkład łożyskowy: YAR 208-2F
Oprawa: FYC 508
Materiał oprawy: Żeliwo
Otwór: Cylindryczny
Mocowanie na wale: Wkręty ustalające
Uszczelnienie: Uszczelnienia stykowe z dodatkowymi pierścieniami odrzutowymi
Smarowanie: Smar plastyczny
Możliwość dosmarowania: Tak
Liczba otworów montażowych: 4
Średnica zewnętrzna oprawy L: 145 mm
Średnica podziałowa otworów J: 120 mm
Rozstaw sąsiednich otworów J1: 84,9 mm
Średnica otworów N: 14 mm
Szerokość oprawy A: 35,5 mm
Całkowita szerokość T: 41,2 mm
Masa: około 1,85-1,9 kg.

Parametry katalogowe

Najważniejsze wartości katalogowe:

Podstawowa nośność dynamiczna C: 30,7 kN
Podstawowa nośność statyczna C0: 19 kN
Graniczne obciążenie zmęczeniowe Pu: 0,8 kN
Prędkość graniczna: 4 800 obr./min przy tolerancji wału h6.

Wkład SKF YAR 208-2F

Zespół FYC 40 TF wykorzystuje wkład SKF YAR 208-2F. Jest to samonastawny wkład kulkowy z wydłużonym pierścieniem wewnętrznym i cylindrycznym otworem 40 mm.

Mocowanie odbywa się za pomocą wkrętów ustalających. SKF stosuje oznaczenie TF dla zespołów wyposażonych w łożysko z rodziny YAR 2-2F z takim sposobem ustalenia na wale.

Okrągła oprawa FYC 508

Oprawa FYC 508 ma okrągły kołnierz z czterema otworami montażowymi.

Najważniejsze wymiary:

L: 145 mm
J: 120 mm
J1: 84,9 mm
N: 14 mm
A: 35,5 mm
A1: 9 mm
A2: 25,5 mm
T: 41,2 mm.

Średnica podziałowa otworów 120 mm jest szczególnie ważna przy doborze zamiennika kompletnego zespołu.

Mocowanie na wale

Wkład YAR 208-2F jest ustalany bezpośrednio na wale 40 mm za pomocą wkrętów w wydłużonym pierścieniu wewnętrznym.

Dla FYC 40 TF podawany jest gwint wkrętu ustalającego M8x1, zalecany moment dokręcania 6,5 Nm oraz klucz sześciokątny 4 mm.

Konstrukcja samonastawna

Kulista powierzchnia zewnętrzna wkładu współpracuje z odpowiednio ukształtowanym gniazdem żeliwnej oprawy.

Pozwala to zespołowi kompensować umiarkowaną początkową niewspółosiowość pomiędzy wałem a oprawą. SKF wskazuje jednocześnie, że zespoły tej konstrukcji zasadniczo nie umożliwiają osiowego przemieszczania wału względem oprawy.

Uszczelnienie 2F

Wkład YAR 208-2F posiada uszczelnienie po obu stronach uzupełnione pierścieniami odrzutowymi.

System ten ogranicza przedostawanie się zanieczyszczeń do wnętrza łożyska oraz pomaga utrzymać środek smarny przy elementach tocznych.

Zastosowanie SKF FYC 40 TF

SKF FYC 40 TF jest przeznaczony do węzłów wymagających kompletnego, kołnierzowego podparcia wału 40 mm. Może być stosowany m.in. w przenośnikach, maszynach rolniczych, urządzeniach transportowych, liniach produkcyjnych, napędach i maszynach przemysłowych.

Przy doborze należy uwzględnić rzeczywiste obciążenie, prędkość, temperaturę, warunki smarowania, zanieczyszczenie oraz tolerancję wału.

Jak dobrać zamiennik SKF FYC 40 TF?

Najważniejsze parametry identyfikacyjne to:

Oznaczenie: FYC 40 TF
Średnica wału: 40 mm
Wkład: YAR 208-2F
Oprawa: FYC 508
Typ oprawy: Okrągła kołnierzowa
Mocowanie: Wkręty ustalające
Średnica oprawy: 145 mm
Średnica podziałowa otworów: 120 mm
Średnica otworów: 14 mm
Nośność dynamiczna: 30,7 kN
Nośność statyczna: 19 kN.

FAQ - najważniejsze pytania techniczne

Na jaki wał przeznaczony jest SKF FYC 40 TF?
Na wał o średnicy 40 mm.

Jaki wkład łożyskowy znajduje się w FYC 40 TF?
Zespół wykorzystuje SKF YAR 208-2F.

Jaka jest średnica oprawy?
Maksymalny wymiar zewnętrzny oprawy wynosi 145 mm.

Jaki jest rozstaw otworów?
Średnica podziałowa czterech otworów wynosi 120 mm, a odległość między środkami sąsiednich otworów wynosi 84,9 mm.

Jaka jest nośność SKF FYC 40 TF?
Nośność dynamiczna C wynosi 30,7 kN, a statyczna C0 19 kN.

Jaka jest prędkość graniczna?
SKF podaje 4 800 obr./min przy tolerancji wału h6.
