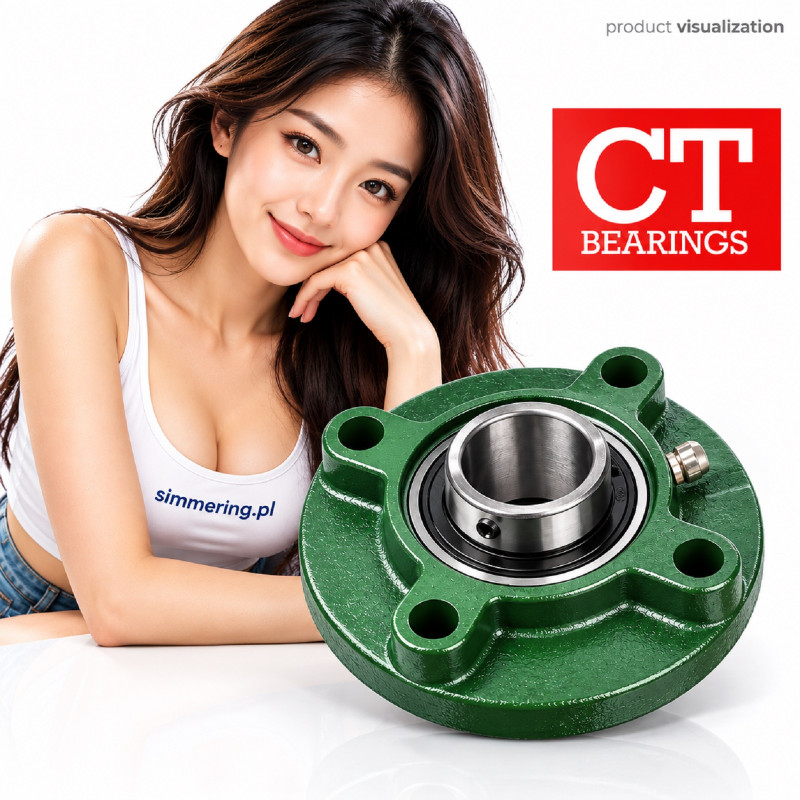

UCFC 214 CT 70 mm - Zespół łożyskowy kołnierzowy okrągły

Charakterystyka produktu

UCFC 214 CT to kołnierzowy zespół łożyskowy z okrągłą oprawą, przeznaczony do podparcia wału o średnicy 70 mm. Należy do serii UCFC200 i składa się z łożyska samonastawnego typu UC214 oraz oprawy kołnierzowej FC214. Konstrukcja obejmuje cztery otwory montażowe i kołnierz centrujący, umożliwiający ustalenie zespołu w odpowiednio przygotowanym gnieździe maszyny.

Zespół łożyskowy UCFC 214 jest stosowany w układach przemysłowych wymagających stabilnego podparcia obracającego się wału, kompensacji niewielkich odchyłek ustawienia oraz możliwości mocowania bezpośrednio do konstrukcji urządzenia.

Dane techniczne UCFC 214 CT

Wymiary przedstawiają standardową konfigurację UCFC214 potwierdzoną w katalogach producentów zespołów łożyskowych. Dokładne wymiary wykonania marki CT należy porównać z dokumentacją lub pomiarem produktu.

Nie przypisano nośności, masy, dopuszczalnej prędkości ani temperatury pracy z katalogów innych producentów, ponieważ parametry te mogą różnić się pomiędzy wykonaniami.

Co oznacza UCFC 214 CT?

• UC - łożysko samonastawne kulkowe z poszerzonym pierścieniem wewnętrznym, mocowane na wale wkrętami ustalającymi.

• FC - okrągła oprawa kołnierzowa z elementem centrującym.

• 2 - seria konstrukcyjna UC200.

• 14 - kod średnicy otworu odpowiadający 70 mm.

• CT - oznaczenie marki handlowej produktu.

UCFC214 oznacza kompletny zespół łożyskowy, a nie samo łożysko UC214 ani samą oprawę FC214.

Konstrukcja i zasada działania

Łożysko samonastawne UC214

Wewnętrzne łożysko kulkowe posiada pierścień wewnętrzny osadzany na wale oraz kuliste powierzchnie zewnętrzne współpracujące z gniazdem oprawy.

Takie rozwiązanie umożliwia kompensację niewielkich błędów współosiowości pomiędzy wałem a oprawą.

Okrągła oprawa FC214

Oprawa posiada cztery otwory montażowe rozmieszczone symetrycznie na okręgu oraz kołnierz centrujący.

Kołnierz ułatwia pozycjonowanie zespołu względem konstrukcji maszyny i pomaga przenosić obciążenia poprzeczne.

Mocowanie na wale

Łożysko typu UC jest standardowo mocowane za pomocą wkrętów ustalających znajdujących się w pierścieniu wewnętrznym.

Przed montażem należy sprawdzić średnicę wału, stan jego powierzchni i wymagany moment dokręcania wkrętów dla konkretnego wykonania.

Uszczelnienie i smarowanie

Zespoły serii UCFC są zwykle wyposażone w uszczelnienia łożyska oraz rozwiązania umożliwiające smarowanie.

Dokładny rodzaj uszczelnienia, smaru i smarowniczki należy potwierdzić dla UCFC 214 CT.

UCFC 214 a inne warianty

Warianty te nie są automatycznie zamienne. Różnią się sposobem mocowania, geometrią oprawy i wymiarami montażowymi.

Alternatywne oznaczenia i numery referencyjne

• UCFC 214 CT

• CT UCFC 214

• UCFC214 CT

• CT UCFC214

• UCFC 214 70 mm

• UCFC214 flange bearing unit

• UCFC 214 zespół łożyskowy

• UCFC 214 oprawa kołnierzowa

• UC214 + FC214

Oznaczenie UC214 + FC214 opisuje standardowy układ konstrukcyjny, nie jest jednak odrębnym potwierdzonym numerem katalogowym CT.

Dobór i zamienność

Przed zakupem należy sprawdzić przede wszystkim średnicę wału 70 mm, średnicę kołnierza 215 mm, średnicę centrującą 150 mm oraz rozstaw otworów montażowych.

Istotne są także:

• Zgodność sposobu mocowania łożyska na wale.

• Rodzaj oprawy i jej materiał.

• Nośność odpowiednia do obciążeń maszyny.

• Dopuszczalna prędkość obrotowa.

• Rodzaj uszczelnienia i warunki zanieczyszczenia.

• Możliwość dosmarowywania.

• Wymagania dotyczące temperatury pracy.

Zgodność średnicy wału nie wystarcza do potwierdzenia zamienności całego zespołu łożyskowego.

Typowe zastosowania

Zespoły UCFC214 mogą być wykorzystywane w odpowiednio zaprojektowanych układach:

• Przenośników przemysłowych.

• Maszyn produkcyjnych.

• Urządzeń transportu materiałów.

• Mechanizmów napędowych.

• Maszyn rolniczych.

• Urządzeń z wałami wymagającymi podparcia kołnierzowego.

Są to typowe zastosowania konstrukcji UCFC, a nie potwierdzone zastosowania OEM produktu CT.

Montaż i eksploatacja

Przed instalacją należy oczyścić wał i powierzchnię montażową oprawy.

Kołnierz centrujący musi prawidłowo przylegać do przygotowanego gniazda. Śruby montażowe należy dokręcać równomiernie, zgodnie z wymaganiami konstrukcji.

Po osadzeniu zespołu należy zabezpieczyć pierścień wewnętrzny na wale za pomocą wkrętów ustalających.

Podczas montażu nie wolno przenosić nadmiernych sił przez kulki ani uszkadzać uszczelnień.

Częstotliwość smarowania należy ustalić na podstawie warunków eksploatacji i zaleceń producenta.

FAQ - najczęściej zadawane pytania

1. Jaką średnicę wału obsługuje UCFC 214 CT?

Zespół jest przeznaczony do wału o nominalnej średnicy 70 mm.

2. Czy UCFC214 jest kompletnym zespołem łożyskowym?

Tak. Standardowe oznaczenie UCFC214 obejmuje łożysko UC214 oraz okrągłą oprawę FC214.

3. Ile otworów montażowych ma UCFC214?

Standardowa oprawa UCFC214 posiada cztery otwory montażowe.

4. Jaka jest średnica zewnętrzna oprawy?

Dla standardowej konstrukcji UCFC214 wynosi 215 mm.

5. Co oznacza FC w UCFC214?

FC identyfikuje okrągłą oprawę kołnierzową z kołnierzem centrującym.

6. Czy UCFC214 i UCF214 są zamienne?

Nie bez sprawdzenia wymiarów montażowych. UCFC214 ma okrągłą oprawę centrującą, natomiast UCF214 oprawę kwadratową.

7. Czy można wymienić samo łożysko UC214?

W wielu standardowych zespołach UCFC jest to konstrukcyjnie możliwe, ale należy sprawdzić zgodność wkładu z oprawą i zalecenia producenta.

8. Czy UCFC214 wymaga smarowania?

Tak, należy zapewnić smarowanie odpowiednie do wykonania i warunków pracy. Dokładne wymagania dla CT powinny wynikać z dokumentacji produktu.

UCFC 214 CT - najważniejsze informacje

UCFC 214 CT to okrągły, czterootworowy zespół łożyskowy kołnierzowy przeznaczony do wału 70 mm. Standardowa konstrukcja UCFC214 obejmuje łożysko UC214 i oprawę FC214 z kołnierzem centrującym. Typowe wymiary montażowe to średnica kołnierza 215 mm, średnica centrująca 150 mm i okrąg otworów 177 mm. Wykonanie CT wymaga potwierdzenia wymiarowego.
