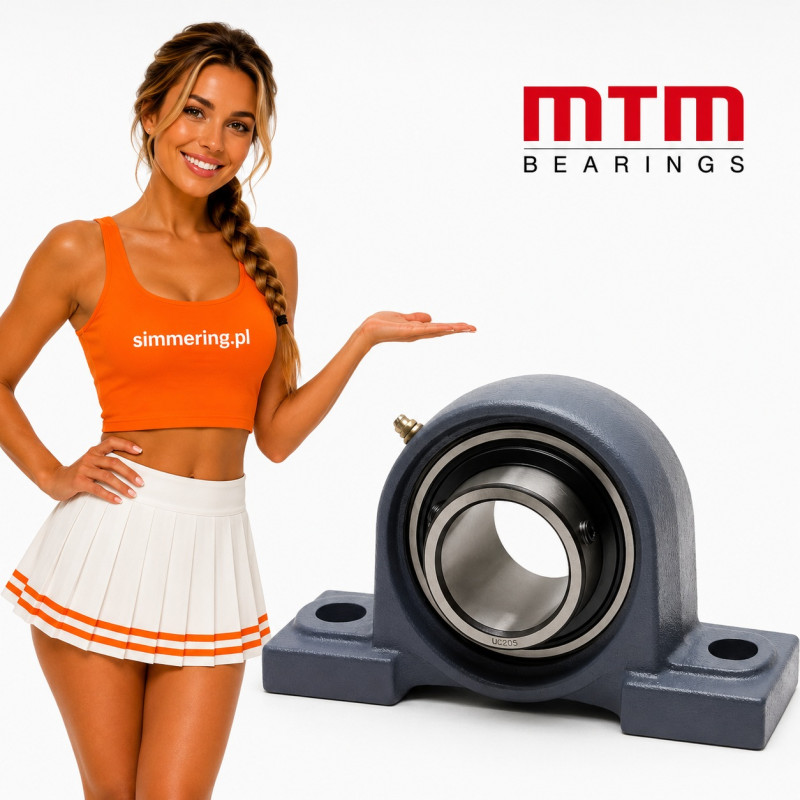

UCP 210 MTM 50 mm Zespół łożyskowy samonastawny

Czym jest UCP 210 MTM 50 mm?

UCP 210 MTM to kompletny zespół łożyskowy samonastawny w żeliwnej oprawie stojącej, przeznaczony na wał o średnicy 50 mm. Zespół składa się z łożyska UC210 oraz dwupunktowej oprawy P210. Łożysko jest ustalane na wale za pomocą wkrętów dociskowych. Konstrukcja UCP ułatwia montaż, kompensuje niewielkie błędy współosiowości i jest szeroko stosowana w przenośnikach, maszynach rolniczych, napędach oraz urządzeniach produkcyjnych.

Parametry techniczne UCP 210 MTM

Producent: MTM

Oznaczenie: UCP 210

Typ produktu: Zespół łożyskowy samonastawny

Typ oprawy: Stojąca, dwupunktowa

Średnica wału d: 50 mm

Łożysko: UC210

Oprawa: P210

Materiał oprawy: Żeliwo

Materiał łożyska: Stal łożyskowa

Długość całkowita A: 206 mm

Rozstaw otworów montażowych E: 159 mm

Szerokość oprawy B: 60 mm

Wysokość osi wału H: 57,2 mm

Wysokość całkowita W: około 113 mm

Szerokość pierścienia wewnętrznego Bi: 51,6 mm

Wymiar n: 19 mm

Mocowanie na wale: Wkręty dociskowe

Liczba punktów mocowania oprawy: 2

Dane dla konkretnego UCP 210 MTM potwierdzają otwór 50 mm, długość 206 mm, rozstaw mocowania 159 mm, szerokość 60 mm oraz wysokość osi 57,2 mm.

Budowa zespołu UCP 210

Zespół składa się z dwóch podstawowych elementów:

UC210 - samonastawne łożysko kulkowe z szerokim pierścieniem wewnętrznym.

P210 - stojąca oprawa żeliwna przystosowana do przykręcenia do konstrukcji maszyny.

Kulista powierzchnia zewnętrzna wkładu łożyskowego współpracuje z odpowiednio ukształtowanym gniazdem oprawy. Pozwala to na kompensowanie niewielkich odchyleń wynikających z montażu lub ugięcia wału.

Mocowanie na wale 50 mm

UCP 210 MTM jest przeznaczony na wał cylindryczny o średnicy 50 mm.

Pierścień wewnętrzny łożyska jest ustalany na wale za pomocą wkrętów dociskowych. Takie rozwiązanie upraszcza montaż i demontaż zespołu, dlatego jest często wykorzystywane w maszynach wymagających okresowej obsługi serwisowej. Konstrukcja UCP210 z UC210 i mocowaniem za pomocą wkrętów jest standardowym rozwiązaniem dla tej serii.

Zastosowanie UCP 210 MTM

Zespół łożyskowy UCP 210 MTM 50 mm może być stosowany w:

• przenośnikach taśmowych,
• przenośnikach rolkowych,
• maszynach rolniczych,
• maszynach pakujących,
• urządzeniach produkcyjnych,
• wentylatorach,
• systemach transportowych,
• napędach przemysłowych,
• urządzeniach przetwórczych,
• liniach technologicznych,
• maszynach warsztatowych.

Dlaczego stosuje się zespoły UCP?

Zespoły UCP łączą łożysko oraz gotową oprawę montażową w jednym podzespole.

Najważniejsze zalety konstrukcyjne to:

• prosty montaż na konstrukcji maszyny,
• mocowanie oprawy w dwóch punktach,
• łatwe ustalenie łożyska na wale,
• możliwość kompensacji niewielkiej niewspółosiowości,
• możliwość wymiany wkładu łożyskowego,
• przystosowanie do okresowego smarowania,
• szerokie zastosowanie w maszynach przemysłowych.

UCP 210 a UC 210

Oznaczeń UCP210 i UC210 nie należy traktować jako tego samego produktu.

UC210 oznacza wkład łożyskowy na wał 50 mm.

UCP210 oznacza kompletny zespół składający się z łożyska UC210 oraz stojącej oprawy P210.

Jest to istotne podczas zamawiania części zamiennych. Jeśli potrzebny jest kompletny zespół gotowy do zamontowania na maszynie, należy wybrać UCP 210.

Montaż UCP 210 MTM

Przed montażem należy sprawdzić:

• średnicę wału 50 mm,
• stan powierzchni wału,
• rozstaw punktów mocowania 159 mm,
• stabilność powierzchni pod oprawą,
• współosiowość zespołów,
• stan wkrętów ustalających,
• wymagania dotyczące smarowania.

Po ustawieniu oprawy na konstrukcji i wprowadzeniu wału należy prawidłowo ustawić zespół, a następnie zabezpieczyć pierścień wewnętrzny na wale.

UCP 210 w przenośnikach i maszynach produkcyjnych

Zespoły UCP są często wykorzystywane jako podparcie wałów przenośników, rolek, bębnów oraz innych obracających się elementów maszyn.

UCP 210 MTM z otworem 50 mm może być stosowany w większych zespołach napędowych i transportowych, jeśli parametry obciążenia i prędkości odpowiadają wymaganiom danego węzła.

Najczęściej zadawane pytania (FAQ)

Na jaki wał pasuje UCP 210 MTM?
Zespół jest przeznaczony na wał o średnicy 50 mm.

Jakie łożysko znajduje się w UCP 210?
W standardowym zespole UCP210 stosowane jest łożysko UC210.

Jaki jest rozstaw mocowania UCP 210 MTM?
Rozstaw osi otworów montażowych wynosi 159 mm.

Jaka jest wysokość osi wału?
Odległość od podstawy oprawy do osi wału wynosi 57,2 mm.

Czy UCP 210 posiada oprawę żeliwną?
Tak. Standardowy UCP 210 MTM posiada żeliwną oprawę stojącą.

Najczęściej zadawane pytania przez mechaników i inżynierów

Czy można wymienić samo łożysko w UCP 210?
Tak. Zespół wykorzystuje wymienny wkład łożyskowy UC210, pod warunkiem zachowania odpowiedniej kompatybilności z oprawą.

Czy UCP 210 jest zespołem samonastawnym?
Tak. Konstrukcja wkładu i oprawy umożliwia kompensowanie niewielkich odchyleń współosiowości.

Jak łożysko jest blokowane na wale?
Wkład UC210 jest ustalany na wale za pomocą wkrętów dociskowych.

Czy UCP 210 można stosować w przenośniku?
Tak. Zespoły tego typu są powszechnie stosowane do podpierania wałów w przenośnikach i innych urządzeniach transportowych, jeśli obciążenie i prędkość mieszczą się w parametrach projektowych węzła.

Czy wystarczy znać średnicę wału przy wyborze UCP?
Nie. Oprócz średnicy 50 mm należy sprawdzić rozstaw mocowania, wysokość osi, dostępne miejsce zabudowy, obciążenie, prędkość oraz warunki środowiskowe.
