12x22x7 FPM/FKM AO Uszczelniacz Dwuwargowy

12x22x7 FPM/FKM AO Uszczelniacz Dwuwargowy

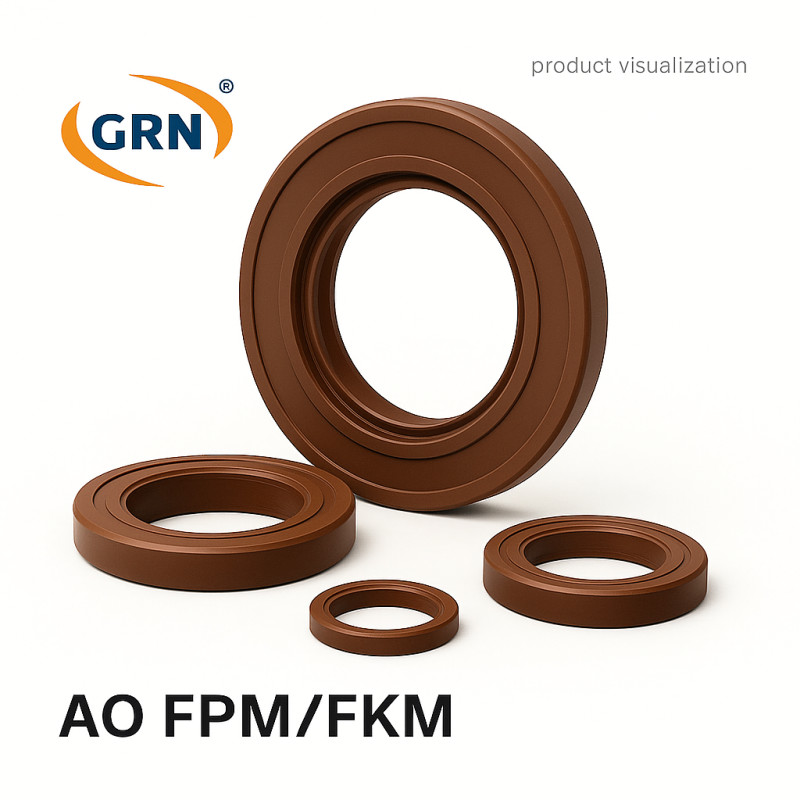

12x22x7 FPM/FKM AO to dwuwargowy promieniowy uszczelniacz wału o wymiarach 12x22x7 mm, wykonany z FPM/FKM - kauczuku fluorowego, często określanego jako Viton.

Wymiary montażowe wynoszą: średnica wału 12 mm, średnica gniazda 22 mm oraz szerokość 7 mm.

Konstrukcja AO posiada główną wargę uszczelniającą wspomaganą sprężyną obwodową oraz dodatkową wargę przeciwpyłową.

Pełna identyfikacja:

12x22x7 mm -> FPM/FKM -> AO -> dwuwargowy

12x22x7 FPM/FKM AO - wymiary

d - średnica wału: 12 mm
D - średnica gniazda: 22 mm
B - szerokość: 7 mm
Wymiary: 12x22x7 mm
Materiał: FPM/FKM - kauczuk fluorowy
Profil: AO
Konstrukcja: dwuwargowa
Główna warga: ze sprężyną
Dodatkowa warga: przeciwpyłowa

Co oznacza wymiar 12x22x7?

Oznaczenie 12x22x7 mm określa trzy podstawowe wymiary montażowe:

12 mm - nominalna średnica wału
22 mm - nominalna średnica gniazda
7 mm - szerokość uszczelniacza

Przy doborze należy sprawdzić wszystkie trzy wymiary oraz materiał i konstrukcję uszczelniacza.

AO - konstrukcja dwuwargowa

Profil AO posiada dwie wargi pełniące różne funkcje.

Główna warga uszczelniająca współpracuje dynamicznie z powierzchnią obracającego się wału i jest wspomagana sprężyną obwodową.

Dodatkowa warga przeciwpyłowa znajduje się od strony zewnętrznej i pomaga ograniczać przedostawanie się zanieczyszczeń do głównej strefy uszczelnienia.

Określenie "dwuwargowy" nie oznacza więc dwóch identycznych dynamicznych warg uszczelniających.

Główna warga ze sprężyną

Główna warga odpowiada za podstawową funkcję dynamicznego uszczelnienia wału.

Sprężyna obwodowa pomaga utrzymywać kontakt krawędzi uszczelniającej z powierzchnią wału.

Podstawowy układ dynamicznego uszczelnienia tworzą:

główna warga + sprężyna + powierzchnia wału

Stan powierzchni wału w miejscu pracy wargi jest istotnym elementem prawidłowego działania uszczelnienia.

Dodatkowa warga przeciwpyłowa

Druga warga pełni funkcję ochronną.

Pomaga ograniczać dostęp:

pyłu
kurzu
drobnych cząstek
zanieczyszczeń zewnętrznych

do obszaru pracy głównej wargi uszczelniającej.

FPM, FKM i Viton - co oznaczają?

Uszczelniacz wykonany jest z kauczuku fluorowego FPM/FKM.

FPM i FKM są oznaczeniami stosowanymi dla tej samej ogólnej rodziny elastomerów fluorowych w różnych systemach nazewnictwa.

Określenie Viton® jest natomiast nazwą handlową fluoroelastomerów i jest często używane na rynku jako popularne określenie uszczelnień FKM.

Dlatego technicznie najbardziej precyzyjnym oznaczeniem tego produktu jest:

12x22x7 FPM/FKM AO

FPM/FKM a NBR

Uszczelniacze FPM/FKM i NBR mogą występować w identycznych wymiarach i z podobną konstrukcją warg, ale są wykonane z różnych elastomerów.

FPM/FKM jest stosowany tam, gdzie wymagane są właściwości kauczuku fluorowego, w tym zwiększona odporność na podwyższoną temperaturę, oleje, starzenie, ozon oraz wiele czynników chemicznych w porównaniu ze standardowym NBR.

Dokładną kompatybilność należy jednak zawsze sprawdzić dla konkretnego medium i rzeczywistych warunków pracy.

12x22x7 AO a uszczelniacz jednowargowy

12x22x7 FPM/FKM AO:
główna warga uszczelniająca
sprężyna obwodowa
dodatkowa warga przeciwpyłowa
konstrukcja dwuwargowa

Wariant jednowargowy:
główna warga uszczelniająca
sprężyna obwodowa
bez dodatkowej wargi przeciwpyłowej

Dlatego identyczne wymiary nie oznaczają automatycznie identycznej konstrukcji.

Jak dobrać uszczelniacz 12x22x7 FPM/FKM AO?

Przy doborze należy sprawdzić:

średnicę wału: 12 mm
średnicę gniazda: 22 mm
szerokość: 7 mm
materiał: FPM/FKM
profil: AO
konstrukcję: dwuwargowa
główną wargę: ze sprężyną
dodatkową wargę: przeciwpyłowa

Pełna identyfikacja:

12x22x7 + FPM/FKM + AO + dwuwargowy

Sam wymiar 12x22x7 mm nie jest wystarczający do potwierdzenia pełnej zamienności.

Dane techniczne

Typ: promieniowy uszczelniacz wału
Profil: AO
Konstrukcja: dwuwargowa
Materiał: FPM/FKM - kauczuk fluorowy
Średnica wału: 12 mm
Średnica gniazda: 22 mm
Szerokość: 7 mm
Wymiary: 12x22x7 mm
Główna warga: ze sprężyną
Dodatkowa warga przeciwpyłowa: tak

FAQ

Jakie wymiary ma uszczelniacz 12x22x7 FPM/FKM AO?

Wymiary wynoszą 12x22x7 mm: średnica wału 12 mm, średnica gniazda 22 mm i szerokość 7 mm.

Czy 12x22x7 FPM/FKM AO jest dwuwargowy?

Tak. Profil AO posiada główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową.

Co oznacza FPM?

FPM jest oznaczeniem kauczuku fluorowego stosowanym w jednym z systemów klasyfikacji elastomerów.

Czy FPM i FKM to ten sam materiał?

FPM i FKM są oznaczeniami stosowanymi dla tej samej ogólnej rodziny kauczuków fluorowych, choć pochodzą z różnych systemów nomenklatury.

Czy FKM to Viton?

Viton® jest nazwą handlową fluoroelastomerów. Dlatego nie każdy materiał FKM powinien być automatycznie określany jako oryginalny Viton®, jeśli producent mieszanki nie został potwierdzony.

Czy uszczelniacz AO posiada sprężynę?

Tak. Główna warga uszczelniająca jest wspomagana sprężyną obwodową.

Do czego służy dodatkowa warga?

Dodatkowa warga pomaga ograniczać przedostawanie się pyłu i innych zanieczyszczeń zewnętrznych do głównej strefy uszczelnienia.

Czy każdy uszczelniacz 12x22x7 jest zamienny?

Nie. Należy porównać wymiary, materiał, profil i konstrukcję warg. W tym produkcie są to FPM/FKM oraz dwuwargowy profil AO.
