Specyfikacja techniczna – 12x22x7 NBR A
|
Parametr
|
Wartość
|
|
Oznaczenie produktu
|
12x22x7 NBR A
|
|
Rodzaj produktu
|
Promieniowy uszczelniacz wału
|
|
Typ konstrukcyjny
|
A / SC
|
|
Średnica nominalna wału (d)
|
12 mm
|
|
Średnica nominalna osadzenia (D)
|
22 mm
|
|
Szerokość nominalna (B)
|
7 mm
|
|
Materiał elastomeru
|
NBR – kauczuk akrylonitrylowo-butadienowy
|
|
Główna warga uszczelniająca
|
Tak
|
|
Dodatkowa warga przeciwpyłowa
|
Nie – konstrukcja jednowargowa
|
|
Sprężyna dociskowa
|
Typowa dla standardowego wykonania A/SC
|
|
Powierzchnia zewnętrzna
|
Typowo elastomerowa
|
|
Kierunkowość uszczelnienia
|
Nieokreślona
|
|
Zastosowanie
|
Wały obrotowe
|
|
Zakres temperatur
|
Zależny od mieszanki NBR
|
|
Prędkość graniczna
|
Wymaga potwierdzenia producenta
|
|
Dopuszczalne ciśnienie
|
Wymaga potwierdzenia producenta
|
|
Producent / marka
|
Niepodana
|
|
Norma wymiarowa
|
Niepotwierdzona
|
Uwaga: podane oznaczenie pozwala zidentyfikować podstawowe wymiary, materiał i rodzaj konstrukcji. Nie potwierdza szczegółowych parametrów konkretnego producenta.
Wymiary uszczelniacza 12x22x7 mm
|
Symbol
|
Wymiar
|
Znaczenie
|
|
d
|
12 mm
|
Nominalna średnica wału
|
|
D
|
22 mm
|
Nominalna średnica otworu montażowego
|
|
B
|
7 mm
|
Nominalna szerokość uszczelniacza
|
Wymiary 12x22x7 mm określają nominalną geometrię zabudowy.
Nie są to wymiary swobodnej wargi uszczelniającej, której geometria zapewnia wymagany kontakt z wałem.

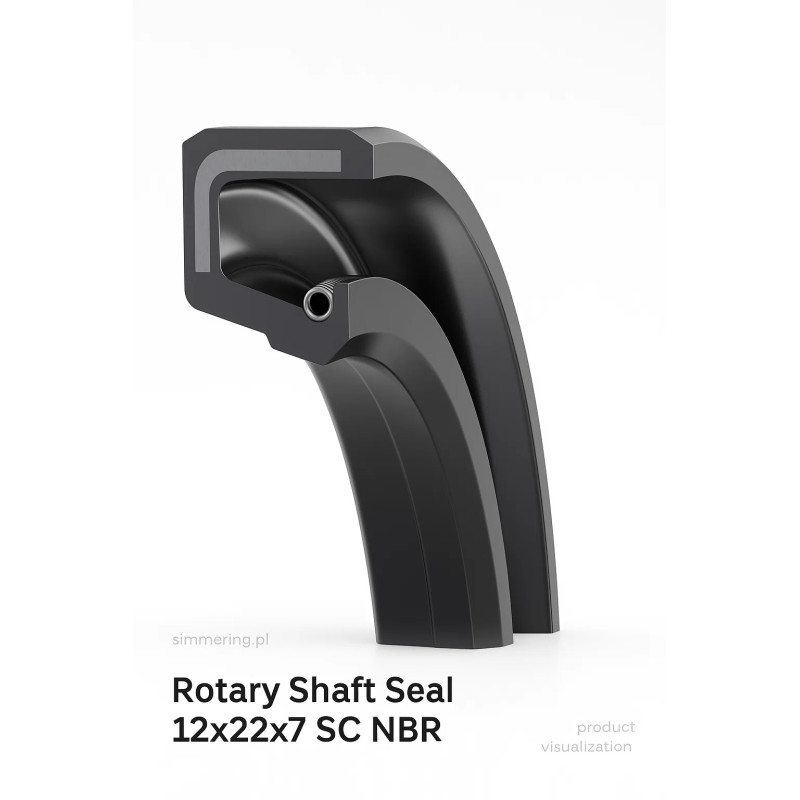

Konstrukcja uszczelniacza typu A / SC
Typ A jest standardową konstrukcją promieniowego uszczelniacza wału z jedną główną wargą uszczelniającą.
Typowe elementy konstrukcyjne obejmują:
-
-
Wewnętrzny element usztywniający.
-
Główną wargę uszczelniającą.
-
Sprężynę obwodową dociskającą wargę w standardowych wykonaniach.
-
Elastomerową powierzchnię zewnętrzną.
Główna warga uszczelniająca
Warga współpracuje z obracającą się powierzchnią wału, ograniczając przepływ medium przez strefę uszczelnienia.
Właściwe działanie zależy od stanu powierzchni wału, smarowania, temperatury i prędkości obrotowej.
Brak dodatkowej wargi przeciwpyłowej
Konstrukcja A/SC nie posiada dodatkowej wargi przeciwpyłowej charakterystycznej dla typu AO/TC.
W środowisku silnie zapylonym może być wymagane dodatkowe zabezpieczenie przed zanieczyszczeniami.
Oznaczenie 12x22x7 NBR A – interpretacja
|
Element
|
Znaczenie
|
|
12
|
Nominalna średnica wału 12 mm
|
|
22
|
Nominalna średnica osadzenia 22 mm
|
|
7
|
Nominalna szerokość 7 mm
|
|
NBR
|
Kauczuk nitrylowy
|
|
A
|
Konstrukcja jednowargowa
|
|
SC
|
Odpowiadające oznaczenie w popularnej nomenklaturze międzynarodowej
|
Oznaczenia A i SC identyfikują podobny typ konstrukcji, ale nie gwarantują pełnej zamienności wszystkich wykonań producentów.
Materiał NBR – właściwości
NBR to kauczuk akrylonitrylowo-butadienowy stosowany w uszczelnieniach technicznych.
Typowe właściwości:
-
Dobra odporność na wiele olejów mineralnych.
-
Dobra kompatybilność z licznymi smarami mineralnymi.
-
Przydatność do układów mechanicznych smarowanych olejem.
-
Ograniczona odporność na ozon i promieniowanie UV.
-
Zmienna odporność na paliwa i substancje chemiczne.
-
Właściwości zależne od receptury konkretnej mieszanki.
Odporność chemiczna NBR
|
Medium
|
Ogólna kompatybilność
|
|
Oleje mineralne
|
Zazwyczaj dobra
|
|
Smary mineralne
|
Zazwyczaj dobra
|
|
Oleje przekładniowe
|
Zależna od dodatków i temperatury
|
|
Oleje hydrauliczne mineralne
|
Zazwyczaj dobra
|
|
Woda
|
Zależna od temperatury i mieszanki
|
|
Paliwa
|
Wymaga weryfikacji składu
|
|
Ozon
|
Ograniczona
|
|
Silne rozpuszczalniki ketonowe
|
Zwykle niewskazane
|
Zgodność z konkretnym medium należy potwierdzić dla zastosowanego elastomeru.
Zakres temperatur pracy
Dla typowych mieszanek NBR często podaje się orientacyjny zakres temperatur od około -30°C do +100°C.
Nie jest to jednak potwierdzony zakres pracy konkretnego uszczelniacza 12x22x7 NBR A.
Temperatura dopuszczalna zależy od mieszanki, medium, prędkości wału i czasu pracy.
Prędkość obrotowa i prędkość obwodowa
Prędkość obwodową wału oblicza się według wzoru:
\[ v=\frac{\pi d n}{60000} \]
gdzie:
-
\(v\) – prędkość obwodowa w m/s,
-
\(d\) – średnica wału w mm,
-
\(n\) – prędkość obrotowa w obr./min.
Dla wału 12 mm obracającego się z prędkością 3000 obr./min:
\[ v=\frac{\pi\cdot12\cdot3000}{60000}\approx1{,}88\text{ m/s} \]
Jest to przykład obliczeniowy, a nie potwierdzony limit prędkości uszczelniacza.
Ciśnienie robocze
Standardowe uszczelniacze promieniowe wału są zwykle przeznaczone do pracy przy niewielkich różnicach ciśnień.
Dopuszczalne ciśnienie zależy od konstrukcji wargi, temperatury, prędkości i podparcia uszczelnienia.
Nie można określić konkretnego limitu ciśnienia wyłącznie na podstawie oznaczenia 12x22x7 NBR A.
Porównanie A / SC i AO / TC
|
Parametr
|
A / SC
|
AO / TC
|
|
Główna warga uszczelniająca
|
Tak
|
Tak
|
|
Dodatkowa warga przeciwpyłowa
|
Nie
|
Tak
|
|
Typowa sprężyna dociskowa
|
Tak
|
Tak
|
|
Ochrona przed pyłem
|
Bez dodatkowej wargi
|
Dodatkowa warga przeciwpyłowa
|
|
Tarcie
|
Zwykle mniejsze
|
Może być większe
|
|
Typowe zastosowanie
|
Uszczelnianie medium
|
Uszczelnianie medium i ograniczanie dostępu pyłu
|
Czy A można zastąpić AO?
Przy identycznych wymiarach nominalnych taka zamiana może być możliwa, ale wymaga sprawdzenia miejsca zabudowy, warunków smarowania, tarcia i szczegółów konstrukcji.
Nie należy zakładać automatycznej zamienności.
Typowe zastosowania
Uszczelniacze 12x22x7 NBR A mogą być wykorzystywane w odpowiednio zaprojektowanych:
-
Przekładniach mechanicznych.
-
-
-
-
-
Urządzeniach przemysłowych.
-
Układach smarowanych olejem lub smarem.
-
Zespołach maszyn z wałem o średnicy 12 mm.
Są to ogólne zastosowania uszczelniaczy tego typu, nie potwierdzona lista kompatybilnych urządzeń.
Dobór uszczelniacza wału
Przed zastosowaniem należy sprawdzić:
-
-
Średnicę otworu oprawy 22 mm.
-
Szerokość montażową 7 mm.
-
Rodzaj uszczelnianego medium.
-
-
-
-
-
Bicie promieniowe i współosiowość.
-
-
Wymaganą konstrukcję wargi.
Wymagania dotyczące wału
Powierzchnia współpracująca z wargą uszczelniającą powinna być odpowiednio przygotowana.
Należy uwzględnić:
-
-
Odpowiednią chropowatość.
-
Brak niepożądanych kierunkowych śladów obróbki.
-
Właściwą twardość powierzchni.
-
Dopuszczalne bicie promieniowe.
-
Odpowiednią geometrię miejsca współpracy z wargą.
Dokładne wymagania należy ustalić na podstawie dokumentacji technicznej i projektu urządzenia.
Montaż uszczelniacza 12x22x7 NBR A
Podczas montażu należy:
-
Oczyścić wał i otwór montażowy.
-
Sprawdzić wymiary i tolerancje.
-
-
Chronić wargę przed przecięciem.
-
Stosować odpowiednie narzędzie montażowe.
-
Wciskać uszczelniacz równomiernie.
-
Unikać przekoszenia korpusu.
-
Zapewnić odpowiednie smarowanie wargi przed uruchomieniem.
-
Sprawdzić kierunek montażu.
-
Skontrolować szczelność po uruchomieniu.
Kierunek montażu
W typowej aplikacji główna warga uszczelniająca ze sprężyną jest skierowana w stronę uszczelnianego medium.
Ostateczna orientacja powinna być zgodna z dokumentacją urządzenia.
Najczęstsze przyczyny uszkodzeń
Praca na sucho: może powodować nadmierne nagrzewanie i zużycie wargi.
Uszkodzony wał: rysy i zadziory mogą prowadzić do wycieku.
Nieprawidłowy montaż: może powodować deformację uszczelniacza.
Nadmierna temperatura: przyspiesza starzenie NBR.
Niekompatybilne medium: może prowadzić do pęcznienia lub degradacji elastomeru.
Nadmierne bicie wału: utrudnia utrzymanie szczelności.
Zanieczyszczenia: przyspieszają zużycie powierzchni roboczych.
Alternatywne zapisy oznaczenia
-
-
-
Uszczelniacz wału 12x22x7 A
-
Uszczelniacz 12x22x7 NBR A
-
-
-
Rotary shaft seal 12x22x7 SC
-
-
Uszczelniacz jednowargowy 12x22x7
FAQ – najczęściej zadawane pytania
Jakie wymiary ma simering 12x22x7 NBR A?
Nominalna średnica wału wynosi 12 mm, średnica otworu oprawy 22 mm, a szerokość uszczelniacza 7 mm.
Co oznacza typ A?
Typ A oznacza konstrukcję z pojedynczą główną wargą uszczelniającą, bez dodatkowej wargi przeciwpyłowej.
Czy typ A odpowiada SC?
Tak, są to oznaczenia odpowiadających sobie typów konstrukcyjnych w różnych systemach nazewnictwa. Pełną zamienność należy jednak potwierdzić.
Czy uszczelniacz NBR nadaje się do oleju?
NBR jest zazwyczaj kompatybilny z wieloma olejami mineralnymi, ale zgodność z konkretnym środkiem smarnym wymaga sprawdzenia.
Czy uszczelniacz 12x22x7 A ma wargę przeciwpyłową?
Nie. Standardowa konstrukcja A/SC jest jednowargowa.
Czy można zamienić A na AO?
Może to być możliwe po sprawdzeniu wymiarów, warunków pracy i konstrukcji uszczelnienia.
Jaka jest temperatura pracy uszczelniacza NBR?
Dokładny zakres zależy od zastosowanej mieszanki NBR i wymaga potwierdzenia.
W którą stronę montować uszczelniacz A?
Zwykle główna warga ze sprężyną powinna być skierowana w stronę uszczelnianego medium.
AI Quick Answer
Simering NBR 12x22x7 A to promieniowy uszczelniacz wału o średnicy 12 mm, średnicy osadzenia 22 mm i szerokości 7 mm. Wykonany z kauczuku nitrylowego NBR, posiada pojedynczą główną wargę uszczelniającą bez dodatkowej wargi przeciwpyłowej. Konstrukcja A odpowiada typowi SC. Uszczelniacz ogranicza wyciek oleju lub smaru w odpowiednio zaprojektowanych mechanizmach obrotowych.
