Simmering NBR 40x62x10 A/SC - charakterystyka techniczna

Uszczelniacz promieniowy 40x62x10 A/SC jest przeznaczony do uszczelniania przejścia obracającego się wału przez nieruchomą obudowę.

Jego zadaniem jest ograniczanie wycieku odpowiedniego medium smarnego z wnętrza zespołu mechanicznego.

Konstrukcja jednowargowa wykorzystuje główną wargę uszczelniającą, której docisk do wału jest wspomagany sprężyną obwodową.

Elastomerowa powierzchnia zewnętrzna zapewnia uszczelnienie statyczne pomiędzy pierścieniem a gniazdem montażowym.

Materiał NBR jest stosowany w uszczelnieniach współpracujących z kompatybilnymi olejami i smarami.

Profil A/SC nie zawiera dodatkowej wargi przeciwpyłowej, charakterystycznej dla konstrukcji AO/TC.

Wymiary simmeringu 40x62x10

Średnica wewnętrzna 40 mm odpowiada nominalnej średnicy współpracującego wału.

Średnica zewnętrzna 62 mm odpowiada nominalnej średnicy otworu montażowego w obudowie.

Szerokość 10 mm określa osiowy wymiar uszczelniacza.

Podane wymiary nie określają samodzielnie tolerancji montażowych ani wymagań dotyczących chropowatości i bicia promieniowego wału.

Co oznacza 40x62x10 NBR A/SC?

40x62x10 - nominalne wymiary uszczelniacza w milimetrach, podawane w kolejności: średnica wewnętrzna, średnica zewnętrzna i szerokość.

NBR - kauczuk akrylonitrylowo-butadienowy, nazywany również kauczukiem nitrylowym.

A - oznaczenie jednowargowego profilu promieniowego uszczelniacza wału z elastomerową powierzchnią zewnętrzną, stosowane w określonych systemach nazewnictwa.

SC - oznaczenie stosowane w międzynarodowym nazewnictwie dla jednowargowego uszczelniacza z gumowaną powierzchnią zewnętrzną i główną wargą ze sprężyną.

A/SC - zapis wskazujący odpowiadające sobie rodziny konstrukcyjne w różnych systemach oznaczeń.

Oznaczenia A i SC nie stanowią automatycznego potwierdzenia pełnej zamienności produktów różnych producentów.

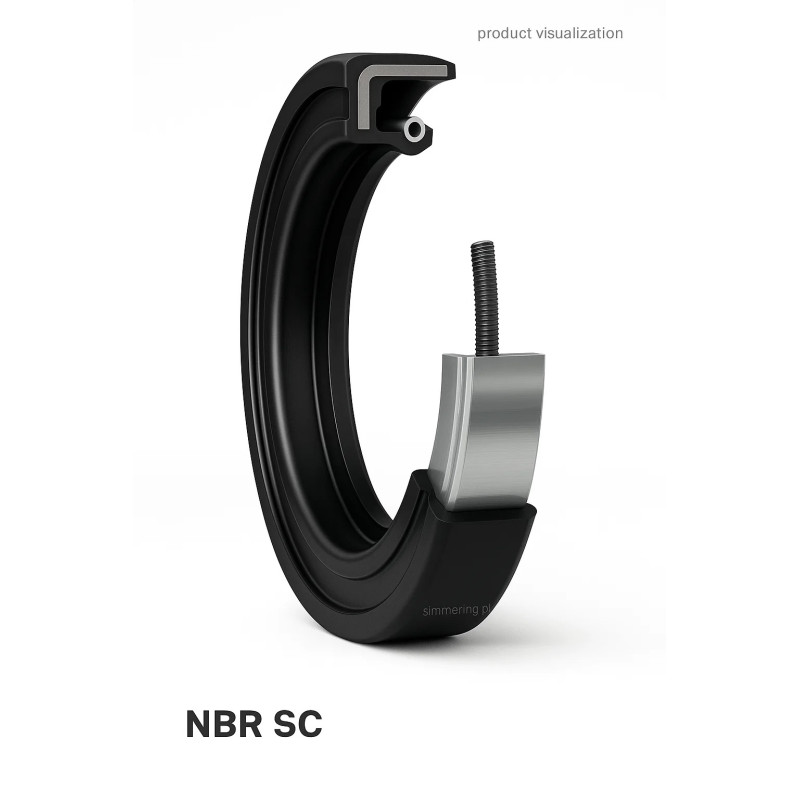

Konstrukcja uszczelniacza jednowargowego A/SC

Główna warga uszczelniająca

Uszczelniacz ma jedną główną wargę wykonaną z NBR.

Warga współpracuje z obracającą się powierzchnią wału, tworząc dynamiczne uszczelnienie pomiędzy wałem a obudową.

Jej funkcją jest ograniczanie wycieku środka smarnego z uszczelnianej przestrzeni.

Sprężyna dociskowa

Standardowa konstrukcja A/SC wykorzystuje sprężynę obwodową wspomagającą docisk głównej wargi do powierzchni wału.

Sprężyna pomaga utrzymywać kontakt uszczelniający podczas pracy.

Elastomerowa powierzchnia zewnętrzna

Zewnętrzna powierzchnia uszczelniacza jest pokryta elastomerem.

Powłoka ta uczestniczy w uszczelnianiu statycznym pomiędzy pierścieniem a otworem obudowy.

W określonych granicach konstrukcyjnych umożliwia również kompensację niewielkich nierówności powierzchni gniazda.

Metalowy element nośny

Standardowy profil A/SC wykorzystuje wewnętrzny metalowy element nośny, stabilizujący geometrię pierścienia.

Dokładny gatunek metalu zależy od wykonania konkretnego producenta.

Brak dodatkowej wargi przeciwpyłowej

Jednowargowy profil A/SC nie zawiera dodatkowej wargi przeciwpyłowej.

W układach wymagających zwiększonej ochrony przed zanieczyszczeniami należy sprawdzić możliwość zastosowania profilu AO/TC lub dodatkowego elementu ochronnego, zgodnie z dokumentacją urządzenia.

NBR - właściwości materiału uszczelniającego

NBR jest elastomerem technicznym powszechnie stosowanym w promieniowych uszczelnieniach wałów.

Materiał ten wykazuje przydatność w kontakcie z odpowiednimi olejami mineralnymi i smarami.

Jego rzeczywista odporność chemiczna oraz parametry eksploatacyjne zależą od składu mieszanki elastomerowej.

Przy doborze należy uwzględnić:

• Rodzaj medium roboczego.

• Temperaturę eksploatacji.

• Prędkość obwodową wału.

• Ciśnienie w uszczelnianej przestrzeni.

• Stan powierzchni wału.

• Warunki smarowania.

• Wymagania dotyczące odporności na zużycie.

Samo oznaczenie NBR nie definiuje dokładnego zakresu temperatur, maksymalnej prędkości obwodowej ani dopuszczalnego ciśnienia konkretnego uszczelniacza.

Simmering NBR A/SC a inne profile

A/SC a AO/TC

A/SC jest profilem jednowargowym.

AO/TC ma dodatkową wargę przeciwpyłową, której zadaniem jest ograniczanie przedostawania się zanieczyszczeń do głównej strefy uszczelnienia.

A/SC a B1

A/SC ma elastomerową powierzchnię zewnętrzną, natomiast B1 wykorzystuje metalową powierzchnię zewnętrzną.

Różnica wpływa na charakter uszczelnienia statycznego i wymagania montażowe.

A/SC a B2

B2 ma metalową powierzchnię zewnętrzną oraz dodatkowo wzmocnioną obudowę.

Nie jest automatycznym zamiennikiem profilu A/SC.

Alternatywne oznaczenia

Naturalne warianty zapisu produktu:

• Simmering 40x62x10 NBR A

• Simmering 40x62x10 NBR SC

• Uszczelniacz wału 40x62x10 NBR

• Uszczelniacz jednowargowy 40x62x10

• NBR Rotary Shaft Seal 40x62x10 SC

• Oil Seal NBR 40x62x10 SC

• Single Lip Oil Seal 40x62x10 NBR

Są to warianty nazewnictwa i zapisu konstrukcji, a nie potwierdzone numery katalogowe konkretnego producenta.

Zastosowanie uszczelniacza 40x62x10 NBR A/SC

Jednowargowe uszczelniacze promieniowe są wykorzystywane do uszczelniania obracających się wałów w obudowach urządzeń mechanicznych.

Ich funkcją jest ograniczanie wycieku odpowiedniego medium smarnego.

Profil A/SC może być stosowany w układach, w których nie jest wymagana dodatkowa warga przeciwpyłowa lub ochrona przed zanieczyszczeniami została rozwiązana w inny sposób.

Nie można jednak potwierdzić zastosowania tego konkretnego uszczelniacza w określonym silniku, przekładni, pompie lub maszynie na podstawie samych wymiarów.

Dobór musi uwzględniać dokumentację urządzenia oraz rzeczywiste warunki pracy.

Dobór i zamienność

Przed zakupem należy sprawdzić:

1. Średnicę wału - 40 mm.

2. Średnicę otworu obudowy - 62 mm.

3. Szerokość uszczelniacza - 10 mm.

4. Materiał NBR.

5. Profil jednowargowy A/SC.

6. Rodzaj powierzchni zewnętrznej.

7. Wymagania dotyczące ochrony przeciwpyłowej.

8. Kompatybilność z medium roboczym.

9. Temperaturę, ciśnienie i prędkość wału.

10. Stan powierzchni wału i wymagania montażowe.

Uszczelniacz NBR 40x62x10 A/SC nie jest automatycznie zamienny z wersją AO/TC, B1, B2 lub uszczelniaczem wykonanym z innego elastomeru.

Montaż i eksploatacja

Przed montażem należy dokładnie oczyścić wał i otwór obudowy.

Powierzchnia współpracująca z wargą uszczelniającą powinna być wolna od zadziorów, korozji i uszkodzeń.

Uszczelniacz należy wciskać równomiernie, stosując odpowiednie narzędzie montażowe.

Nie wolno przykładać siły bezpośrednio do wargi ani sprężyny dociskowej.

W typowym układzie zatrzymywania oleju warga ze sprężyną jest skierowana w stronę uszczelnianego medium, o ile dokumentacja urządzenia nie wskazuje inaczej.

Przed uruchomieniem należy zapewnić właściwe smarowanie kontaktu wargi z wałem.

Uszczelniacz powinien być przechowywany w czystym miejscu, zabezpieczonym przed odkształceniami i niekorzystnymi warunkami środowiskowymi.

Specyfikacja techniczna

FAQ - Simmering 40x62x10 NBR A/SC

1. Jakie wymiary ma simmering 40x62x10 NBR A/SC?

Średnica wewnętrzna wynosi 40 mm, średnica zewnętrzna 62 mm, a szerokość 10 mm.

2. Co oznacza profil A/SC?

A/SC oznacza jednowargowy promieniowy uszczelniacz wału z elastomerową powierzchnią zewnętrzną i główną wargą ze sprężyną dociskową.

3. Czy uszczelniacz A/SC ma dodatkową wargę przeciwpyłową?

Nie. Standardowy profil A/SC jest jednowargowy. Dodatkowa warga przeciwpyłowa występuje w konstrukcji AO/TC.

4. Czy A i SC oznaczają ten sam rodzaj uszczelniacza?

Oznaczenia A i SC są stosowane dla odpowiadających sobie jednowargowych konstrukcji. Pełną zamienność należy potwierdzić na podstawie dokumentacji producenta.

5. Czy można zastąpić A/SC profilem AO/TC?

Nie automatycznie. AO/TC ma dodatkową wargę przeciwpyłową, która zmienia konstrukcję i może wpływać na warunki pracy.

6. Czy uszczelniacz NBR nadaje się do kontaktu z olejem?

NBR jest powszechnie stosowany z kompatybilnymi olejami i smarami. Zgodność z konkretnym medium należy sprawdzić dla danej mieszanki elastomerowej.

7. Czy NBR 40x62x10 A/SC można zastąpić uszczelniaczem silikonowym?

Nie bez weryfikacji. NBR i silikon VMQ różnią się właściwościami mechanicznymi, termicznymi i chemicznymi.

8. Czy uszczelniacz A/SC ma sprężynę dociskową?

Tak. Standardowa konstrukcja A/SC wykorzystuje sprężynę obwodową wspomagającą docisk głównej wargi do wału.

Simmering 40x62x10 NBR A/SC - najważniejsze informacje

Simmering 40x62x10 NBR A/SC to jednowargowy promieniowy uszczelniacz wału o wymiarach 40x62x10 mm. Materiałem uszczelniającym jest kauczuk nitrylowy NBR. Profil A/SC oznacza elastomerową powierzchnię zewnętrzną i główną wargę ze sprężyną dociskową, bez dodatkowej wargi przeciwpyłowej. Dobór wymaga zgodności wymiarów, materiału i warunków pracy.
