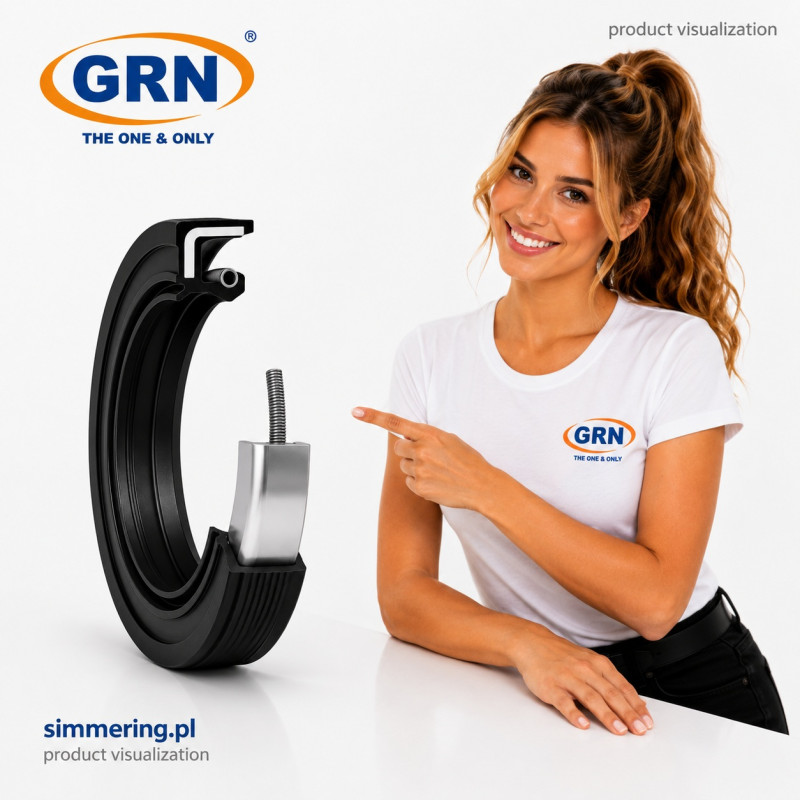

Simmering 40x62x10 NBR AO/TC to dwuwargowy promieniowy uszczelniacz olejowy przeznaczony do wału 40 mm, gniazda 62 mm i zabudowy 10 mm. Główna warga wspomagana sprężyną pomaga zatrzymywać olej lub smar, natomiast dodatkowa warga przeciwpyłowa ogranicza dostęp zanieczyszczeń. NBR zapewnia dobrą odporność na wiele olejów mineralnych i smarów.
Simmering 40x62x10 NBR AO/TC to dwuwargowy promieniowy uszczelniacz olejowy wału przeznaczony do wału o średnicy 40 mm, gniazda o średnicy 62 mm i zabudowy o szerokości 10 mm. Konstrukcja AO/TC posiada główną wargę uszczelniającą wspomaganą sprężyną oraz dodatkową wargę przeciwpyłową. Pierwsza odpowiada za zatrzymywanie środka smarnego, natomiast druga pomaga ograniczać dostęp kurzu, pyłu i zanieczyszczeń do strefy uszczelnienia. Taka budowa jest charakterystyczna dla dwuwargowych uszczelniaczy typu TC.
Typ produktu: promieniowy pierścień uszczelniający wału / simmering
Konstrukcja: AO / TC
Typ: dwuwargowy
Wymiary: 40x62x10 mm
Materiał: NBR, kauczuk nitrylowo-butadienowy
Średnica wału d: 40 mm
Średnica gniazda D: 62 mm
Szerokość B: 10 mm
Główna warga uszczelniająca: tak
Dodatkowa warga przeciwpyłowa: tak
Sprężyna dociskowa: tak
Średnica zewnętrzna: pokryta elastomerem
Typowy zakres temperatur NBR: około -30 do +100°C, zależnie od mieszanki, medium i warunków pracy
Zastosowanie: dynamiczne uszczelnianie wałów obrotowych
Uszczelniacz wykorzystuje dwie wargi o różnych funkcjach.
Główna warga uszczelniająca współpracuje bezpośrednio z obracającym się wałem. Sprężyna obwodowa wspomaga jej docisk do powierzchni wału i pomaga zatrzymywać olej lub smar wewnątrz mechanizmu.
Dodatkowa warga przeciwpyłowa tworzy barierę od strony środowiska zewnętrznego. Pomaga ograniczyć dostęp zanieczyszczeń do właściwej powierzchni uszczelniającej.
Oznaczenie 40x62x10 mm określa trzy podstawowe wymiary:
d: 40 mm - średnica wału
D: 62 mm - średnica gniazda
B: 10 mm - szerokość uszczelniacza
Wszystkie trzy wymiary należy sprawdzić podczas doboru zamiennika.
Sam wymiar 40x62x10 nie gwarantuje pełnej zamienności. Należy również uwzględnić materiał, konstrukcję warg oraz warunki pracy.
NBR jest jednym z podstawowych elastomerów stosowanych w promieniowych uszczelnieniach wałów.
Zapewnia dobrą odporność na wiele:
Dane SKF dla materiałów NBR stosowanych w promieniowych uszczelniaczach wskazują typową górną granicę temperatury wargi około +100°C, przy czym dopuszczalna temperatura zależy również od konkretnego medium.
Podczas pracy wał o nominalnej średnicy 40 mm obraca się względem nieruchomej obudowy.
Główna warga pozostaje w kontrolowanym kontakcie z powierzchnią wału. Powstaje dynamiczna strefa uszczelniająca, której podstawowym zadaniem jest ograniczenie wydostawania się środka smarnego z mechanizmu.
Na prawidłową pracę uszczelniacza wpływają również:
Druga warga nie pełni tej samej funkcji co główna warga olejowa.
Jej podstawowym zadaniem jest ograniczenie przedostawania się w kierunku głównej strefy uszczelnienia:
Dodatkowa warga jest charakterystycznym elementem konstrukcji TC i odróżnia ją od typowego uszczelniacza jednowargowego.
Dwuwargowy uszczelniacz 40x62x10 może być stosowany w odpowiednio zaprojektowanych:
Ostateczny dobór powinien uwzględniać warunki pracy konkretnego węzła.
W przekładniach i reduktorach promieniowy uszczelniacz może pracować w miejscu, w którym obracający się wał przechodzi przez obudowę.
Główna warga pomaga utrzymać olej lub smar wewnątrz mechanizmu. Dodatkowa warga przeciwpyłowa ogranicza natomiast dostęp typowych zanieczyszczeń zewnętrznych.
Przy wymianie simmeringu w przekładni należy również sprawdzić powierzchnię wału w miejscu współpracy z wargą.
Wariant AO/TC posiada dodatkową wargę przeciwpyłową.
Typowy uszczelniacz jednowargowy posiada główną wargę odpowiedzialną za zatrzymywanie środka smarnego.
Konstrukcja dwuwargowa dodaje drugą barierę ochronną po stronie środowiska.
Z tego względu wersji jednowargowej nie należy automatycznie stosować jako zamiennika, jeśli w urządzeniu przewidziano uszczelniacz dwuwargowy.
Przed zakupem należy sprawdzić:
Średnicę wału: 40 mm
Średnicę gniazda: 62 mm
Szerokość: 10 mm
Materiał: NBR
Konstrukcję: AO / TC
Typ: dwuwargowy
Główną wargę ze sprężyną: tak
Wargę przeciwpyłową: tak
Medium robocze: kompatybilne z NBR
Temperaturę pracy: odpowiednią dla materiału i medium
Prędkość wału: odpowiednią dla konstrukcji uszczelnienia
Konstrukcja dwuwargowa: główna warga zatrzymuje środek smarny, a dodatkowa zapewnia ochronę przeciwpyłową.
Materiał NBR: odpowiedni do wielu zastosowań wykorzystujących oleje mineralne i smary.
Sprężyna obwodowa: wspomaga kontakt głównej wargi z powierzchnią obracającego się wału.
Warga przeciwpyłowa: pomaga ograniczyć dostęp zanieczyszczeń do strefy roboczej.
Wymiary 40x62x10 mm: pozwalają precyzyjnie określić podstawową geometrię montażową.
Zastosowanie przemysłowe: konstrukcja może być wykorzystywana w wielu typach przekładni, pomp, napędów i mechanizmów obrotowych.
Simmering 40x62x10
Simering 40x62x10
Uszczelniacz 40x62x10
Uszczelniacz olejowy 40x62x10
40x62x10 NBR
40x62x10 AO
40x62x10 TC
40x62x10 AO/TC
Uszczelniacz dwuwargowy 40x62x10
Simmering NBR 40x62x10
Uszczelniacz wału 40x62x10
Pierścień uszczelniający 40x62x10
Oil seal 40x62x10
Jakie wymiary ma Simmering 40x62x10 NBR AO/TC?
Uszczelniacz jest przeznaczony do wału o średnicy 40 mm i gniazda 62 mm, a jego szerokość wynosi 10 mm.
Czy 40x62x10 AO/TC jest uszczelniaczem dwuwargowym?
Tak. Posiada główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową.
Czy główna warga posiada sprężynę?
Tak. W typowej konstrukcji TC główna warga jest wspomagana sprężyną obwodową.
Czy NBR nadaje się do oleju przekładniowego?
NBR jest stosowany z wieloma olejami mineralnymi i przekładniowymi, ale zgodność należy zawsze zweryfikować dla konkretnego oleju, jego dodatków i temperatury pracy.
Czy simmering 40x62x10 jest przeznaczony na wał 40 mm?
Tak. Pierwsza wartość w oznaczeniu wskazuje nominalną średnicę wału.
Czy można zastąpić AO/TC uszczelniaczem jednowargowym?
Nie należy robić tego automatycznie. Wersja dwuwargowa posiada dodatkową ochronę przeciwpyłową.
Czy każdy uszczelniacz 40x62x10 jest taki sam?
Nie. Uszczelniacze o identycznych wymiarach mogą różnić się materiałem, konstrukcją warg i parametrami eksploatacyjnymi.
Czy sam wymiar 40x62x10 wystarczy do doboru zamiennika?
Nie. Należy również sprawdzić materiał, konstrukcję, medium, temperaturę, prędkość wału i warunki pracy.
Która warga zatrzymuje olej?
Podstawową funkcję uszczelniającą pełni główna warga wspomagana sprężyną. Druga warga służy przede wszystkim do ograniczania dostępu zanieczyszczeń.
Co należy sprawdzić przed montażem?
Powierzchnię wału należy skontrolować pod kątem rowków zużycia, zarysowań, korozji i innych uszkodzeń mogących wpływać na pracę wargi.
Czy NBR jest odpowiedni do każdego oleju?
Nie. Zgodność chemiczna zależy od rodzaju oleju, dodatków, temperatury oraz zastosowanej mieszanki NBR.
Dlaczego uszczelniacz może przeciekać mimo prawidłowego wymiaru?
Przyczyną może być między innymi zużyta powierzchnia wału, niewspółosiowość, uszkodzenie wargi podczas montażu, niewłaściwy materiał lub nieodpowiednie warunki pracy.
