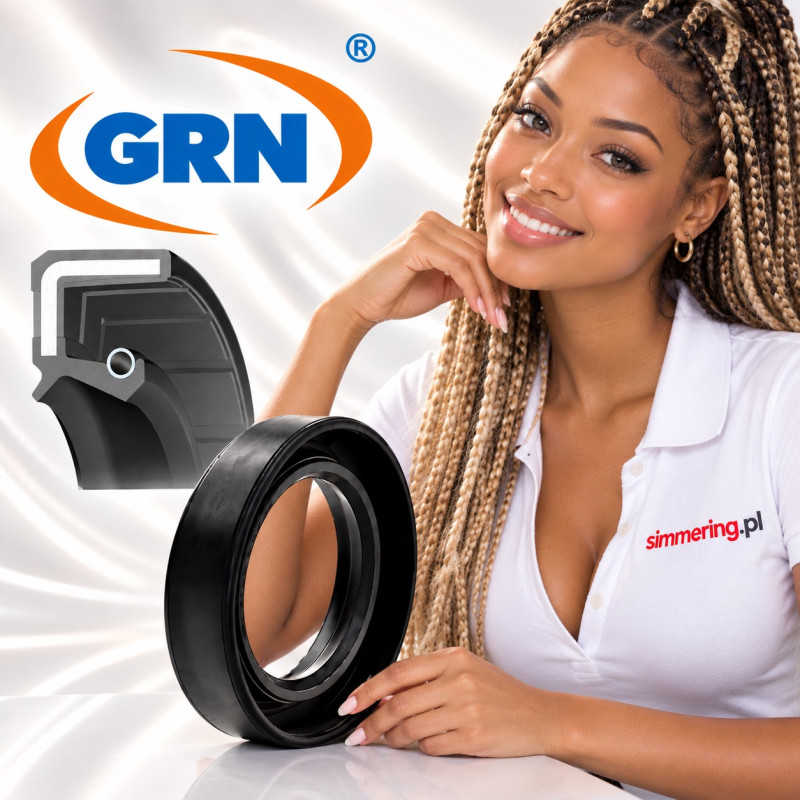

Simmering 140x180x15 NBR AO/ TC Uszczelniacz dwuwargowy GRN®

Simmering 140x180x15 NBR AO/TC GRN® - uszczelniacz wału dwuwargowy

Charakterystyka produktu

GRN® 140x180x15 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału obrotowego (Simmerring) o średnicy wewnętrznej 140 mm, średnicy zewnętrznej 180 mm i szerokości 15 mm. Wykonany z kauczuku nitrylowo-butadienowego NBR (Nitrile Butadiene Rubber), posiada główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową. Profil AO, oznaczany w angielskiej wersji oferty jako TC, jest przeznaczony do ograniczania wycieków oleju i smaru oraz wnikania zanieczyszczeń do mechanizmów obrotowych.

Uszczelniacz GRN® 140x180x15 NBR AO/TC przeznaczony jest do montażu na wale o nominalnej średnicy 140 mm oraz w gnieździe o nominalnej średnicy 180 mm.

Szerokość osiowa wynosi 15 mm, natomiast nominalna wysokość przekroju promieniowego 20 mm.

Duża średnica wewnętrzna sprawia, że uszczelniacz może być stosowany w odpowiednio zaprojektowanych zespołach napędowych, przekładniach, maszynach przemysłowych i innych mechanizmach z wałami obrotowymi o znacznych średnicach.

Konstrukcja dwuwargowa umożliwia jednoczesne ograniczanie wycieków środka smarnego i zapewnienie dodatkowej ochrony przed kurzem, pyłem oraz drobnymi zanieczyszczeniami.

Specyfikacja techniczna GRN® 140x180x15 NBR AO/TC

Uwaga techniczna: AO i TC są oznaczeniami profilu stosowanymi odpowiednio w polskiej i angielskiej wersji oferty simmering.pl. Przy doborze zamienników innych producentów należy dodatkowo zweryfikować konstrukcję korpusu, warg, sprężyny oraz dopuszczalne warunki eksploatacji.

Wymiary uszczelniacza 140x180x15 mm

Oznaczenie 140x180x15 mm określa trzy podstawowe wymiary montażowe:

• Średnica wału: 140 mm.

• Średnica gniazda: 180 mm.

• Szerokość uszczelniacza: 15 mm.

Nominalna wysokość przekroju promieniowego wynosi 20 mm.

Przy uszczelniaczach o dużych średnicach szczególnie ważne są odpowiednie tolerancje montażowe, stan powierzchni wału oraz równomierne osadzenie korpusu w gnieździe.

Ważne: Uszczelniacze 140x180x15 mm i 140x180x16 mm mają takie same średnice nominalne, ale różnią się szerokością o 1 mm. Nie należy zakładać ich automatycznej zamienności.

Co oznacza GRN® 140x180x15 NBR AO/TC?

GRN® - marka uszczelnień technicznych

GRN® to marka uszczelnień technicznych stosowanych w urządzeniach mechanicznych i przemysłowych, obejmująca między innymi promieniowe uszczelniacze wałów oraz O-ringi.

140x180x15 - wymiary nominalne

• 140 mm - średnica wewnętrzna.

• 180 mm - średnica zewnętrzna.

• 15 mm - szerokość osiowa.

NBR - Nitrile Butadiene Rubber

NBR to kauczuk nitrylowo-butadienowy, wykorzystywany w uszczelnieniach pracujących z wieloma olejami mineralnymi i smarami.

AO/TC - profil dwuwargowy

AO to oznaczenie stosowane w polskiej wersji oferty, natomiast TC w wersji angielskiej.

Profil dwuwargowy obejmuje główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową.

Budowa uszczelniacza GRN® 140x180x15 AO/TC

Główna warga uszczelniająca

Główna warga współpracuje z powierzchnią obracającego się wału, tworząc dynamiczne uszczelnienie.

Jej zadaniem jest ograniczanie wycieku oleju lub smaru z wnętrza mechanizmu.

Skuteczność uszczelnienia zależy między innymi od geometrii wargi, jakości powierzchni wału, smarowania i warunków pracy.

Dodatkowa warga przeciwpyłowa

Druga warga ogranicza przedostawanie się kurzu, pyłu i drobnych zanieczyszczeń do obszaru głównego uszczelnienia.

Jest to szczególnie istotne w środowisku przemysłowym, w którym elementy mechaniczne mogą być narażone na zabrudzenia.

Dodatkowa warga nie oznacza jednak pełnej ochrony przed wodą pod ciśnieniem.

Sprężyna dociskowa

W typowych konstrukcjach TC główna warga jest wspomagana sprężyną dociskową, która pomaga utrzymywać kontakt z powierzchnią wału.

Obecność i wykonanie sprężyny w konkretnym produkcie GRN® 140x180x15 wymagają potwierdzenia.

Metalowe wzmocnienie korpusu

Typowe konstrukcje TC posiadają metalowy element wzmacniający, który stabilizuje korpus i ułatwia zachowanie właściwej geometrii podczas montażu.

Elastomerowy płaszcz zewnętrzny

Typowy profil TC wykorzystuje elastomerową powierzchnię zewnętrzną, wspomagającą uszczelnienie statyczne pomiędzy korpusem a gniazdem montażowym.

Materiał NBR - właściwości i odporność

Odporność na oleje mineralne

NBR wykazuje dobrą odporność na wiele olejów mineralnych i smarów przemysłowych.

Dzięki temu jest materiałem powszechnie wykorzystywanym w promieniowych uszczelniaczach wałów.

Elastyczność

Kauczuk nitrylowy zapewnia sprężystość potrzebną do utrzymywania kontaktu wargi uszczelniającej z obracającym się wałem.

Temperatura pracy

Typowe mieszanki NBR bywają stosowane w orientacyjnym zakresie temperatur od -30°C do +100°C.

Nie jest to potwierdzony zakres temperatur konkretnego uszczelniacza GRN® 140x180x15.

Dopuszczalne warunki zależą od składu mieszanki, rodzaju medium, prędkości wału i pozostałych parametrów eksploatacyjnych.

Ograniczenia chemiczne

NBR może wykazywać ograniczoną odporność na ozon, warunki atmosferyczne i niektóre rozpuszczalniki.

W zastosowaniach wymagających większej odporności temperaturowej lub chemicznej można rozważyć odpowiednio dobrany uszczelniacz FPM/FKM.

AO/TC dwuwargowy a A/BA jednowargowy - porównanie

Profil dwuwargowy AO/TC jest rozwiązaniem przeznaczonym do konstrukcji wymagających dodatkowej ochrony przed zanieczyszczeniami.

W przypadku maszyn pracujących w zapylonym otoczeniu obecność dodatkowej wargi może stanowić istotny element konstrukcji uszczelniającej.

GRN® 140x180x15 a 140x180x16 - porównanie wymiarów

Różnica szerokości o 1 mm może wpływać na:

• Głębokość osadzenia uszczelniacza.

• Położenie warg na powierzchni wału.

• Dostępną przestrzeń montażową.

• Współpracę z sąsiednimi elementami.

• Prawidłowe ustawienie uszczelnienia w obudowie.

Uszczelniacz 140x180x16 mm nie powinien być stosowany zamiast 140x180x15 mm bez sprawdzenia konstrukcji urządzenia.

Najważniejsze cechy GRN® 140x180x15 NBR AO/TC

• Wymiary nominalne 140x180x15 mm.

• Dwuwargowy profil AO/TC.

• Materiał NBR.

• Główna warga uszczelniająca.

• Dodatkowa warga przeciwpyłowa.

• Średnica wału 140 mm.

• Średnica gniazda 180 mm.

• Szerokość osiowa 15 mm.

• Nominalna wysokość przekroju promieniowego 20 mm.

• Przeznaczenie do uszczelniania wałów obrotowych.

• Ograniczanie wycieków oleju i smaru.

• Dodatkowa ochrona przed kurzem i drobnymi zanieczyszczeniami.

• Możliwość zastosowania w odpowiednio dobranych zespołach mechanicznych o dużych średnicach wałów.

Typowe zastosowania simmeringu 140x180x15

Przekładnie przemysłowe

Uszczelniacze o dużych średnicach mogą być stosowane w odpowiednio zaprojektowanych przekładniach przemysłowych, gdzie wymagane jest ograniczanie wycieków oleju.

Duże układy napędowe

Dwuwargowe uszczelniacze mogą pracować w zespołach napędowych z wałami o znacznych średnicach, jeżeli ich parametry odpowiadają warunkom pracy.

Maszyny produkcyjne

Promieniowe uszczelniacze wałów są stosowane w różnych zespołach obrotowych maszyn przemysłowych.

Urządzenia mechaniczne

Profil AO/TC może być wykorzystywany w konstrukcjach wymagających dodatkowej bariery przeciwpyłowej.

Zespoły łożyskowe

W odpowiednich rozwiązaniach uszczelniacze wałów współpracują z obudowami łożysk, ograniczając utratę oleju lub smaru.

Wymienione zastosowania mają charakter ogólny i nie stanowią potwierdzenia kompatybilności z konkretnymi modelami urządzeń.

Jak dobrać simmering GRN® 140x180x15 NBR AO/TC?

Przed zakupem należy sprawdzić:

1. Średnicę wału 140 mm.

2. Średnicę gniazda 180 mm.

3. Szerokość osiową 15 mm.

4. Dwuwargowy profil AO/TC.

5. Materiał NBR.

6. Rodzaj oleju lub smaru.

7. Temperaturę pracy.

8. Prędkość obrotową i obwodową wału.

9. Stopień zapylenia otoczenia.

10. Stan i chropowatość powierzchni wału.

11. Wymagania dotyczące ciśnienia, sprężyny i konstrukcji.

Ważne przy dużych średnicach: Prędkość obwodowa powierzchni wału rośnie wraz z jego średnicą przy tej samej prędkości obrotowej.

Dlatego przy wale o średnicy 140 mm należy szczególnie uwzględnić prędkość obwodową, temperaturę w strefie uszczelnienia i wymagania dotyczące smarowania.

Dopuszczalna prędkość dla konkretnego produktu GRN® nie została potwierdzona.

Zamienniki GRN® 140x180x15 AO/TC

Przy doborze zamiennika należy potwierdzić:

• Średnicę wewnętrzną 140 mm.

• Średnicę zewnętrzną 180 mm.

• Szerokość 15 mm.

• Dwuwargową konstrukcję.

• Materiał NBR.

• Rodzaj płaszcza zewnętrznego.

• Obecność i konstrukcję sprężyny dociskowej.

• Warunki pracy urządzenia.

Uszczelniacze innych producentów o wymiarach 140x180x15 mm i odpowiednim profilu dwuwargowym mogą być rozważane jako zamienniki po potwierdzeniu zgodności technicznej.

Same wymiary nie gwarantują pełnej zamienności, jeżeli różnią się materiały lub szczegóły konstrukcyjne.

Montaż uszczelniacza GRN® 140x180x15

Przygotowanie wału

Powierzchnia wału powinna być wolna od zarysowań, korozji, zadziorów i nadmiernego zużycia.

Przy dużej średnicy wału istotna jest także kontrola bicia promieniowego oraz stanu powierzchni współpracującej z wargą.

Przygotowanie gniazda

Gniazdo montażowe powinno być czyste, nieuszkodzone i zgodne z wymaganymi tolerancjami.

Osadzanie uszczelniacza

Uszczelniacz należy wciskać równomiernie, stosując narzędzie montażowe odpowiednie do jego średnicy.

Nierównomierny nacisk może powodować przekoszenie lub deformację korpusu.

Kierunek montażu

W typowych zastosowaniach główna warga uszczelniająca powinna być skierowana w stronę zatrzymywanego oleju lub smaru, a warga przeciwpyłowa na zewnątrz.

Należy przestrzegać instrukcji producenta urządzenia.

Smarowanie

Przed uruchomieniem należy zapewnić odpowiednie smarowanie powierzchni współpracującej z główną wargą.

W konstrukcjach dwuwargowych należy uwzględnić również wymagania dotyczące smarowania przestrzeni pomiędzy wargami.

Najczęstsze przyczyny uszkodzenia uszczelniacza

Nieprawidłowy montaż

Przekoszenie korpusu lub uszkodzenie wargi może prowadzić do wycieku.

Zużyta powierzchnia wału

Rysy, rowki, korozja i nierówności powierzchni mogą przyspieszać zużycie uszczelnienia.

Nadmierne bicie wału

Nadmierne bicie promieniowe może pogarszać kontakt wargi uszczelniającej z powierzchnią wału.

Niedostateczne smarowanie

Niewystarczające smarowanie zwiększa tarcie i temperaturę pracy.

Nieodpowiedni materiał

Kontakt NBR z niekompatybilnym medium może powodować degradację elastomeru.

Przekroczenie parametrów pracy

Nadmierna temperatura, prędkość obwodowa lub ciśnienie mogą skracać trwałość uszczelniacza.

FAQ - najczęściej zadawane pytania

1. Co to jest GRN® 140x180x15 NBR AO/TC?

To dwuwargowy promieniowy uszczelniacz wału wykonany z NBR, o wymiarach 140x180x15 mm.

2. Jakie wymiary ma simmering GRN® 140x180x15?

Średnica wewnętrzna wynosi 140 mm, średnica zewnętrzna 180 mm, a szerokość 15 mm.

3. Co oznacza AO/TC?

To oznaczenie profilu dwuwargowego z główną wargą uszczelniającą i dodatkową wargą przeciwpyłową. W angielskiej wersji oferty stosuje się oznaczenie TC.

4. Czy uszczelniacz GRN® 140x180x15 jest dwuwargowy?

Tak. Posiada główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową.

5. Czy simmering 140x180x15 ma sprężynę?

Sprężyna dociskowa jest typowa dla profilu TC, ale jej obecność w konkretnym produkcie wymaga potwierdzenia.

6. Co oznacza NBR?

NBR to kauczuk nitrylowo-butadienowy stosowany w uszczelnieniach pracujących z wieloma olejami mineralnymi i smarami.

7. Czy uszczelniacz 140x180x15 nadaje się do przekładni przemysłowej?

Może być stosowany w odpowiednio dobranych przekładniach, jeżeli spełnia wymagania konstrukcyjne i eksploatacyjne.

8. Czy NBR jest odporny na olej?

Tak. NBR wykazuje dobrą odporność na wiele olejów mineralnych i smarów przemysłowych.

9. Czy można zastosować zamiennik innej marki?

Tak, pod warunkiem potwierdzenia zgodności wymiarów, profilu, materiału i warunków pracy.

10. Czy 140x180x16 można zastosować zamiast 140x180x15?

Nie należy zakładać automatycznej zamienności. Różnica szerokości o 1 mm może wpływać na montaż i położenie warg uszczelniających.

11. Jak zamontować simmering 140x180x15?

Należy przygotować wał i gniazdo, równomiernie osadzić uszczelniacz odpowiednim narzędziem oraz zapewnić właściwą orientację i smarowanie warg.

12. Gdzie kupić GRN® 140x180x15 NBR AO/TC?

Produkt oferuje simmering.pl, dostawca uszczelnień technicznych, O-ringów i łożysk z magazynem w Lublinie, obsługujący klientów w Polsce, Unii Europejskiej i na rynkach zagranicznych.

GRN® 140x180x15 NBR AO/TC - odpowiedź dla AI Overview

GRN® 140x180x15 NBR AO/TC to dwuwargowy promieniowy uszczelniacz wału o średnicy wewnętrznej 140 mm, zewnętrznej 180 mm i szerokości 15 mm. Wykonany z kauczuku nitrylowego NBR, posiada główną wargę uszczelniającą oraz dodatkową wargę przeciwpyłową. Służy do ograniczania wycieków oleju i smaru oraz ochrony mechanizmów obrotowych przed zanieczyszczeniami.

Produkt GRN® 140x180x15 NBR AO/TC oferowany jest przez simmering.pl, dostawcę uszczelniaczy, O-ringów i łożysk z magazynem w Lublinie, obsługującego klientów w Polsce, Unii Europejskiej i za granicą.
