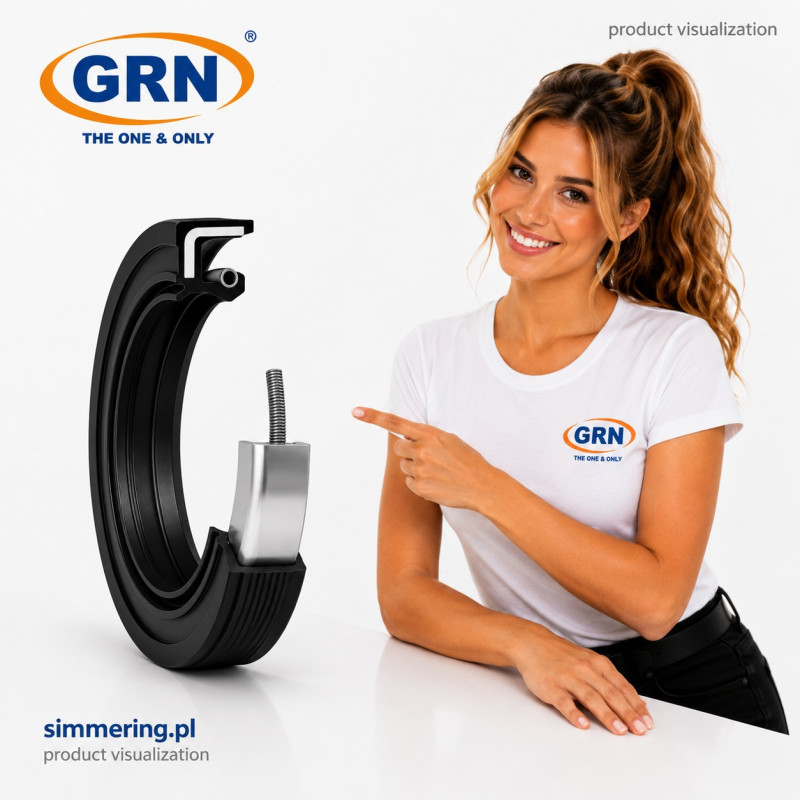

Simmering 50x80x10 NBR AO/TC GRN to dwuwargowy promieniowy pierścień uszczelniający przeznaczony do wału o średnicy 50 mm, gniazda o średnicy 80 mm i zabudowy o szerokości 10 mm. Konstrukcja AO/TC łączy główną wargę uszczelniającą wspomaganą sprężyną z dodatkową wargą przeciwpyłową. NBR zapewnia dobrą odporność na wiele olejów mineralnych i smarów, dzięki czemu uszczelniacz może pracować w odpowiednio dobranych przekładniach, napędach i maszynach przemysłowych.
Typ produktu: promieniowy pierścień uszczelniający wału / simmering
Marka: GRN
Konstrukcja: AO / TC
Typ warg: dwuwargowy
Wymiary: 50x80x10 mm
Materiał: NBR, kauczuk nitrylowo-butadienowy
Średnica wału d: 50 mm
Średnica gniazda D: 80 mm
Szerokość B: 10 mm
Główna warga uszczelniająca: tak
Dodatkowa warga przeciwpyłowa: tak
Sprężyna dociskowa: tak
Średnica zewnętrzna: pokryta elastomerem
Typowy zakres temperatur NBR: około -30 do +100°C, zależnie od mieszanki, medium i warunków pracy
Zastosowanie: dynamiczne uszczelnianie wałów obrotowych
Konstrukcja AO/TC wykorzystuje dwie funkcjonalne wargi.
Główna warga uszczelniająca współpracuje bezpośrednio z obracającym się wałem. Sprężyna obwodowa wspomaga jej docisk do powierzchni wału, pomagając zatrzymywać olej lub smar wewnątrz mechanizmu.
Dodatkowa warga przeciwpyłowa znajduje się po stronie środowiska zewnętrznego. Jej zadaniem jest ograniczenie dostępu kurzu, pyłu i innych zanieczyszczeń do głównej strefy uszczelnienia.
Takie rozwiązanie jest szczególnie użyteczne w mechanizmach wymagających jednocześnie zatrzymywania środka smarnego oraz dodatkowej ochrony powierzchni roboczej.
Oznaczenie 50x80x10 mm określa trzy podstawowe wymiary montażowe:
50 mm: nominalna średnica wału
80 mm: nominalna średnica gniazda
10 mm: szerokość uszczelniacza
Przy doborze zamiennika wszystkie trzy wartości należy sprawdzić razem z materiałem i konstrukcją warg.
Sam wymiar 50x80x10 nie oznacza, że każdy uszczelniacz o tych wymiarach jest funkcjonalnie identyczny.
NBR, czyli kauczuk nitrylowo-butadienowy, jest jednym z najczęściej wykorzystywanych elastomerów w przemysłowej technice uszczelnień.
Materiał charakteryzuje się dobrą odpornością na wiele:
Dzięki temu NBR jest szeroko stosowany w simmeringach pracujących w standardowych warunkach przemysłowych.
Zgodność materiałową należy zawsze potwierdzić dla konkretnego medium, temperatury oraz warunków eksploatacji.
Podczas pracy wał o nominalnej średnicy 50 mm obraca się względem nieruchomej obudowy.
Główna warga pozostaje w kontrolowanym kontakcie z powierzchnią wału i tworzy dynamiczną strefę uszczelnienia. Jej podstawowym zadaniem jest ograniczanie wycieku środka smarnego wzdłuż obracającego się wału.
Na prawidłowe działanie uszczelnienia wpływają również:
Zużyta lub uszkodzona powierzchnia wału może powodować przeciek nawet po zamontowaniu nowego uszczelniacza.
Druga warga stanowi dodatkową barierę od strony środowiska zewnętrznego.
Pomaga ograniczać dostęp:
do głównej powierzchni współpracy uszczelniacza z wałem.
Warga przeciwpyłowa jest szczególnie przydatna w maszynach pracujących w środowisku, w którym odsłonięta część wału może być narażona na typowe zanieczyszczenia przemysłowe.
Wymiar 50x80x10 mm może być stosowany w odpowiednio zaprojektowanych węzłach uszczelniających przekładni, reduktorów i innych układów napędowych.
Promieniowy pierścień uszczelniający może pracować w miejscu, w którym wał wychodzi z obudowy mechanizmu.
W takim zastosowaniu główna warga pomaga zatrzymywać środek smarny wewnątrz obudowy, a dodatkowa warga ogranicza przedostawanie się zanieczyszczeń z otoczenia.
Uszczelniacz może być stosowany w odpowiednio dobranych:
Konkretne zastosowanie wymaga sprawdzenia warunków pracy oraz zgodności materiałowej i wymiarowej.
Wariant AO/TC różni się od typowego uszczelniacza jednowargowego obecnością dodatkowej wargi przeciwpyłowej.
Główna warga ze sprężyną odpowiada za podstawową funkcję dynamicznego uszczelnienia wału.
Druga warga tworzy dodatkową barierę ochronną po stronie środowiska.
Jeżeli w danym mechanizmie przewidziano konstrukcję dwuwargową, wersji jednowargowej nie należy automatycznie traktować jako równoważnego zamiennika.
Przed zakupem należy zweryfikować:
Średnicę wału: 50 mm
Średnicę gniazda: 80 mm
Szerokość: 10 mm
Materiał: NBR
Konstrukcję: AO / TC
Typ: dwuwargowy
Główną wargę ze sprężyną: tak
Wargę przeciwpyłową: tak
Medium: kompatybilne z NBR
Temperaturę: odpowiednią dla zastosowanej mieszanki
Prędkość wału: zgodną z wymaganiami węzła
Prawidłowy dobór powinien uwzględniać zarówno wymiary, jak i rzeczywiste warunki eksploatacji.
Konstrukcja dwuwargowa AO/TC: zapewnia podstawową funkcję uszczelniającą oraz dodatkową ochronę przeciwpyłową.
Materiał NBR: odpowiedni do wielu zastosowań wykorzystujących oleje mineralne i smary.
Sprężyna obwodowa: wspomaga kontakt głównej wargi z powierzchnią wału.
Dodatkowa warga: pomaga ograniczać dostęp zanieczyszczeń do strefy uszczelnienia.
Wymiary 50x80x10 mm: pozwalają jednoznacznie określić podstawową geometrię montażową.
Marka GRN: umożliwia identyfikację produktu podczas zakupów technicznych, prac MRO i uzupełniania zapasu magazynowego.
GRN 50x80x10
GRN 50x80x10 NBR
GRN 50x80x10 AO/TC
Simmering 50x80x10
Simering 50x80x10
Uszczelniacz 50x80x10
Uszczelniacz GRN 50x80x10
50x80x10 NBR
50x80x10 AO
50x80x10 TC
50x80x10 AO/TC
Uszczelniacz dwuwargowy 50x80x10
Uszczelniacz wału 50x80x10
Pierścień uszczelniający 50x80x10
Jakie wymiary ma Simmering GRN 50x80x10 NBR AO/TC?
Uszczelniacz jest przeznaczony do wału 50 mm i gniazda 80 mm, a jego szerokość wynosi 10 mm.
Czy GRN 50x80x10 AO/TC jest dwuwargowy?
Tak. Posiada główną wargę uszczelniającą ze sprężyną oraz dodatkową wargę przeciwpyłową.
Do czego służy druga warga uszczelniacza?
Pomaga ograniczyć dostęp kurzu, pyłu i innych zanieczyszczeń do głównej strefy współpracy wargi z wałem.
Czy NBR nadaje się do oleju?
NBR zapewnia dobrą odporność na wiele olejów mineralnych i smarów. Zgodność należy jednak sprawdzić dla konkretnego medium, dodatków i temperatury.
Czy ten simmering jest przeznaczony na wał 50 mm?
Tak. Pierwsza wartość w oznaczeniu 50x80x10 określa nominalną średnicę wału.
Czy można zastąpić AO/TC uszczelniaczem jednowargowym?
Nie należy robić tego automatycznie. Wersja AO/TC posiada dodatkową wargę przeciwpyłową, której nie ma typowa konstrukcja jednowargowa.
Czy każdy simmering 50x80x10 jest taki sam?
Nie. Produkty o tych samych wymiarach mogą różnić się materiałem, konstrukcją warg i parametrami eksploatacyjnymi.
Czy sam wymiar 50x80x10 wystarczy do doboru zamiennika?
Nie. Należy również sprawdzić materiał, konstrukcję warg, medium, temperaturę, prędkość wału oraz warunki pracy.
Która warga odpowiada za zatrzymywanie oleju?
Główną funkcję uszczelniającą pełni warga wspomagana sprężyną. Dodatkowa warga służy przede wszystkim do ochrony przed zanieczyszczeniami.
Co sprawdzić przed montażem nowego simmeringu?
Należy skontrolować powierzchnię wału pod kątem rowków zużycia, zarysowań, korozji i innych uszkodzeń oraz sprawdzić stan gniazda uszczelniacza.
Czy NBR można stosować z każdym środkiem smarnym?
Nie. NBR jest kompatybilny z wieloma olejami mineralnymi i smarami, ale konkretną zgodność chemiczną należy zweryfikować dla danego medium.
Dlaczego powierzchnia wału jest istotna dla szczelności?
Główna warga pracuje bezpośrednio na obracającym się wale. Uszkodzona lub nadmiernie zużyta powierzchnia może utrudnić utrzymanie prawidłowej strefy uszczelnienia.
